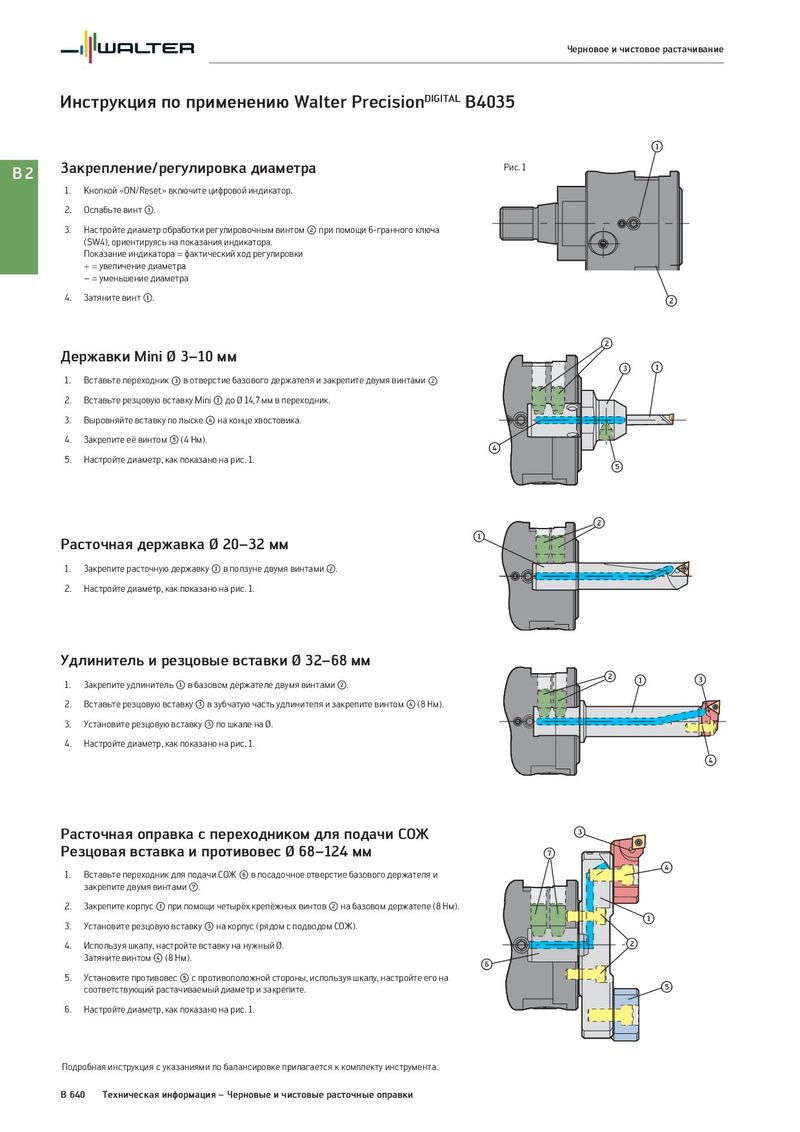

Черновое и чистовое растачивание Инструкция по применению Walter PrecisionDIGITAL B4035 x B2 Закрепление/регулировка диаметра Рис. 1 1. Кнопкой «ON/Reset» включите цифровой индикатор. 2. Ослабьте винт x. 3. Настройте диаметр обработки регулировочным винтом y при помощи 6-гранного ключа (SW4), ориентируясь на показания индикатора. Показание индикатора = фактический ход регулировки + = увеличение диаметра – = уменьшение диаметра 4. Затяните винт x. y Державки Mini Ø 3–10 мм y Вставьте переходник z в отверстие базового держателя и закрепите двумя винтами y. z x 1. 2. Вставьте резцовую вставку Mini x до Ø 14,7 мм в переходник. 3. Выровняйте вставку по лыске { на конце хвостовика. 4. Закрепите её винтом | (4 Нм). { 5. Настройте диаметр, как показано на рис. 1. | x y Расточная державка Ø 20–32 мм 1. Закрепите расточную державку x в ползуне двумя винтами y. 2. Настройте диаметр, как показано на рис. 1. Удлинитель и резцовые вставки Ø 32–68 мм 1. Закрепите удлинитель x в базовом держателе двумя винтами y. y x z 2. Вставьте резцовую вставку z в зубчатую часть удлинителя и закрепите винтом { (8 Нм). 3. Установите резцовую вставку z по шкале на Ø. 4. Настройте диаметр, как показано на рис. 1. { Расточная оправка с переходником для подачи СОЖ z Резцовая вставка и противовес Ø 68–124 мм ~ 1. Вставьте переходник для подачи СОЖ } в посадочное отверстие базового держателя и { закрепите двумя винтами ~. 2. Закрепите корпус x при помощи четырёх крепёжных винтов y на базовом держателе (8 Нм). 3. Установите резцовую вставку z на корпус (рядом с подводом СОЖ). x 4. Используя шкалу, настройте вставку на нужный Ø. y Затяните винтом { (8 Нм). } 5. Установите противовес | с противоположной стороны, используя шкалу, настройте его на | соответствующий растачиваемый диаметр и закрепите. 6. Настройте диаметр, как показано на рис. 1. Подробная инструкция с указаниями по балансировке прилагается к комплекту инструмента. B 640 Техническая информация – Черновые и чистовые расточные оправки
