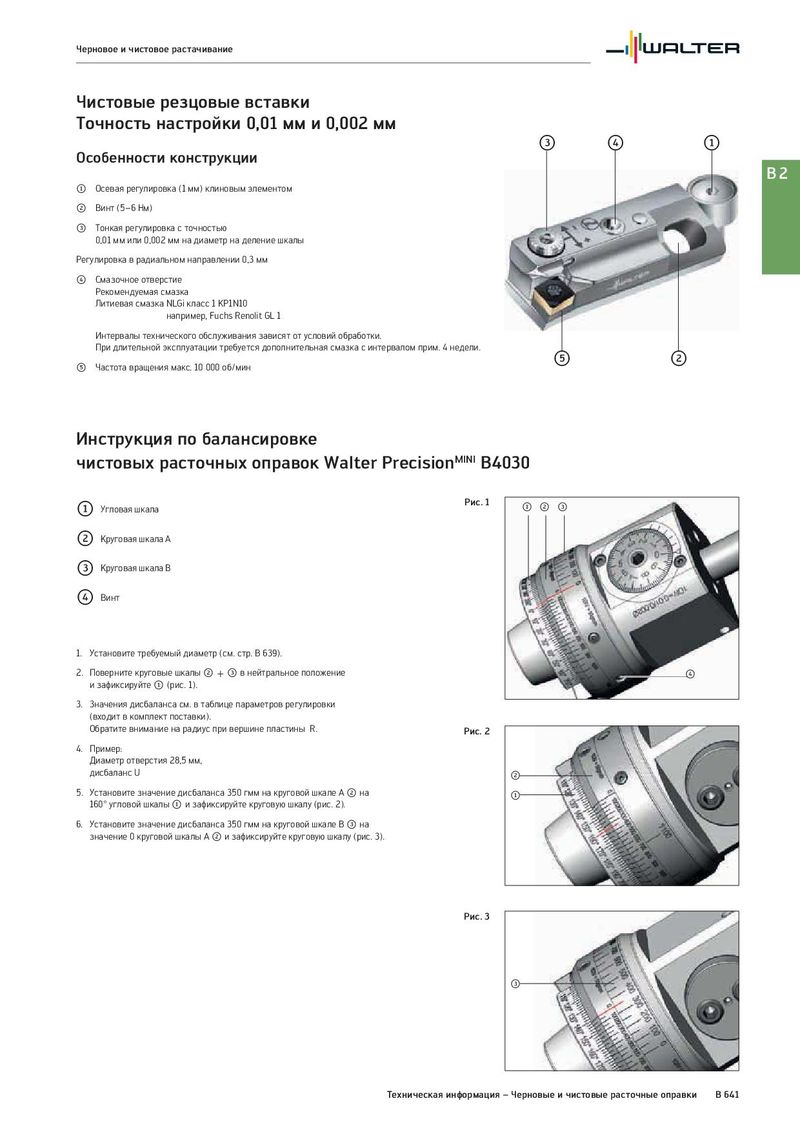

Черновое и чистовое растачивание Чистовые резцовые вставки Точность настройки 0,01 мм и 0,002 мм Особенности конструкции z { x B2 x Осевая регулировка (1 мм) клиновым элементом y Винт (5–6 Нм) z Тонкая регулировка с точностью 0,01 мм или 0,002 мм на диаметр на деление шкалы Регулировка в радиальном направлении 0,3 мм { Смазочное отверстие Рекомендуемая смазка Литиевая смазка NLGi класс 1 KP1N10 например, Fuchs Renolit GL 1 Интервалы технического обслуживания зависят от условий обработки. При длительной эксплуатации требуется дополнительная смазка с интервалом прим. 4 недели. | y | Частота вращения макс. 10 000 об/мин Инструкция по балансировке чистовых расточных оправок Walter PrecisionMINI B4030 x Угловая шкала Рис. 1 x y z y Круговая шкала A z Круговая шкала B { Винт 1. Установите требуемый диаметр (см. стр. B 639). 2. Поверните круговые шкалы y + z в нейтральное положение { и зафиксируйте x (рис. 1). 3. Значения дисбаланса см. в таблице параметров регулировки (входит в комплект поставки). Обратите внимание на радиус при вершине пластины R. Рис. 2 4. Пример: Диаметр отверстия 28,5 мм, дисбаланс U y 5. Установите значение дисбаланса 350 гмм на круговой шкале A y на x 160° угловой шкалы x и зафиксируйте круговую шкалу (рис. 2). 6. Установите значение дисбаланса 350 гмм на круговой шкале B z на значение 0 круговой шкалы A y и зафиксируйте круговую шкалу (рис. 3). Рис. 3 z Техническая информация – Черновые и чистовые расточные оправки B 641
