Общий каталог Walter 2017 - страница 1153

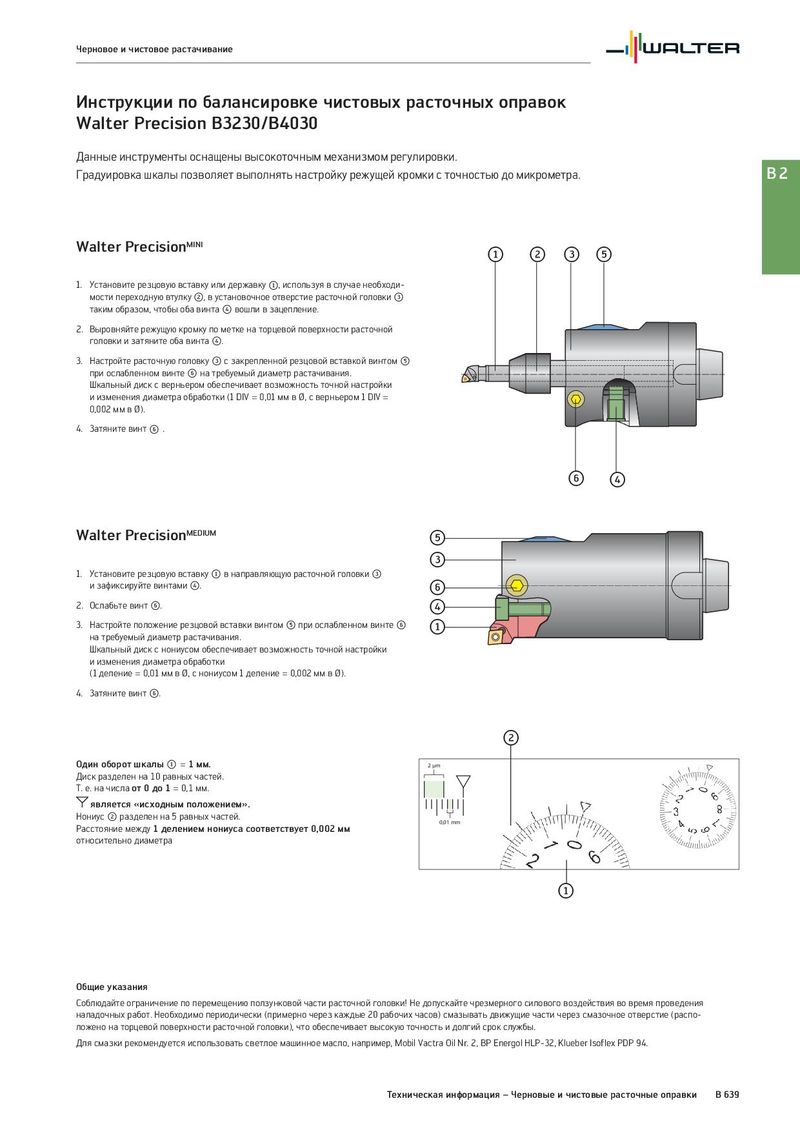

Черновое и чистовое растачивание Инструкции по балансировке чистовых расточных оправок Walter Precision B3230/B4030 Данные инструменты оснащены высокоточным механизмом регулировки. Градуировка шкалы позволяет выполнять настройку режущей кромки с точностью до микрометра. B2 Walter PrecisionMINI x y z | 1. Установите резцовую вставку или державку x, используя в случае необходи- мости переходную втулку y, в установочное отверстие расточной головки z таким образом, чтобы оба винта { вошли в зацепление. 2. Выровняйте режущую кромку по метке на торцевой поверхности расточной головки и затяните оба винта {. 3. Настройте расточную головку z с закрепленной резцовой вставкой винтом | при ослабленном винте } на требуемый диаметр растачивания. Шкальный диск с верньером обеспечивает возможность точной настройки и изменения диаметра обработки (1 DIV = 0,01 мм в Ø, с верньером 1 DIV = 0,002 мм в Ø). 4. Затяните винт } . } { Walter PrecisionMEDIUM | 1. Установите резцовую вставку x в направляющую расточной головки z z и зафиксируйте винтами {. } 2. Ослабьте винт }. { 3. Настройте положение резцовой вставки винтом | при ослабленном винте } x на требуемый диаметр растачивания. Шкальный диск с нониусом обеспечивает возможность точной настройки и изменения диаметра обработки (1 деление = 0,01 мм в Ø, с нониусом 1 деление = 0,002 мм в Ø). 4. Затяните винт }. y Один оборот шкалы x = 1 мм. 2 μm Диск разделен на 10 равных частей. Т. е. на числа от 0 до 1 = 0,1 мм. является «исходным положением». Нониус y разделен на 5 равных частей. 0,01 mm Расстояние между 1 делением нониуса соответствует 0,002 мм относительно диаметра x Общие указания Соблюдайте ограничение по перемещению ползунковой части расточной головки! Не допускайте чрезмерного силового воздействия во время проведения наладочных работ. Необходимо периодически (примерно через каждые 20 рабочих часов) смазывать движущие части через смазочное отверстие (распо- ложено на торцевой поверхности расточной головки), что обеспечивает высокую точность и долгий срок службы. Для смазки рекомендуется использовать светлое машинное масло, например, Mobil Vactra Oil Nr. 2, BP Energol HLP-32, Klueber Isoflex PDP 94. Техническая информация – Черновые и чистовые расточные оправки B 639
