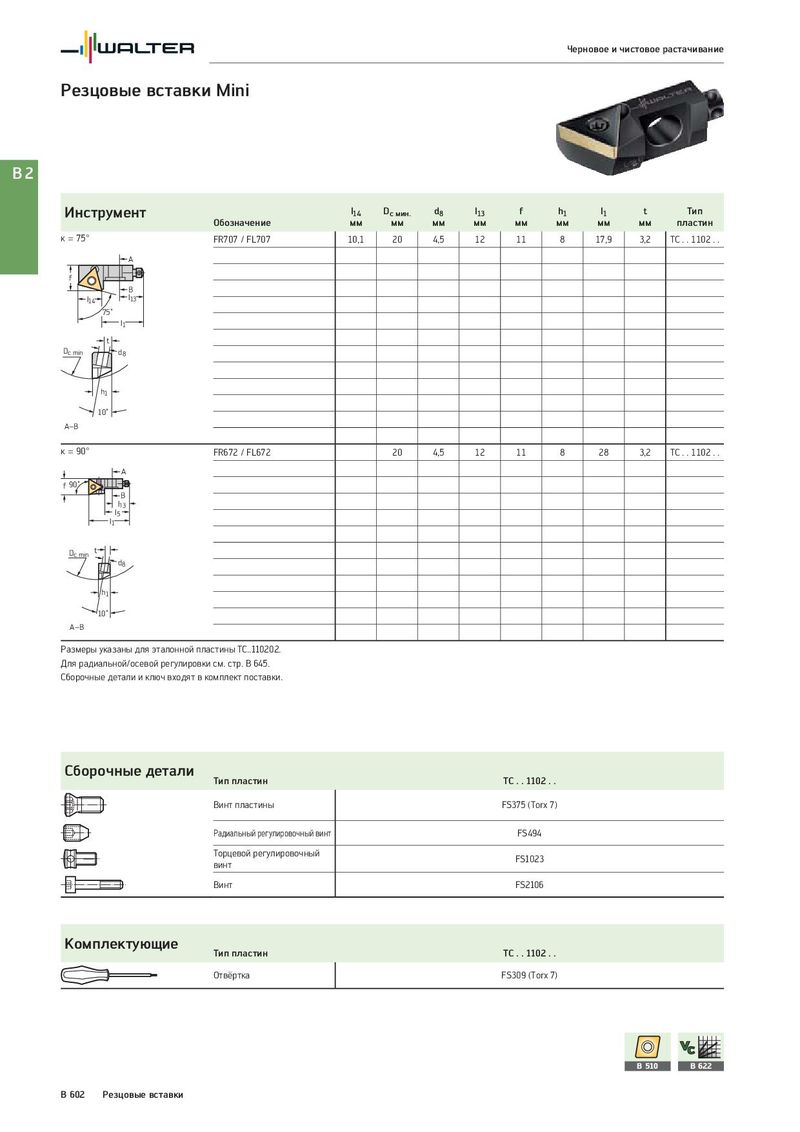

Черновое и чистовое растачивание Резцовые вставки Mini B2 Инструмент l14 Dc мин. d8 l13 f h1 l1 t Тип Обозначение мм мм мм мм мм мм мм мм пластин κ = 75° FR707 / FL707 10,1 20 4,5 12 11 8 17,9 3,2 TC . . 1102 . . A f B l13 l14 75˚ l1 t Dc min d8 h1 10˚ A–B κ = 90° FR672 / FL672 20 4,5 12 11 8 28 3,2 TC . . 1102 . . A f 90˚ B l13 l5 l1 Dc min t d8 h1 10˚ A–B Размеры указаны для эталонной пластины TC..110202. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали и ключ входят в комплект поставки. Сборочные детали Тип пластин TC . . 1102 . . Винт пластины FS375 (Torx 7) Радиальный регулировочный винт FS494 Торцевой регулировочный FS1023 винт Винт FS2106 Комплектующие Тип пластин TC . . 1102 . . Отвёртка FS309 (Torx 7) B 510 B 622 B 602 Резцовые вставки
