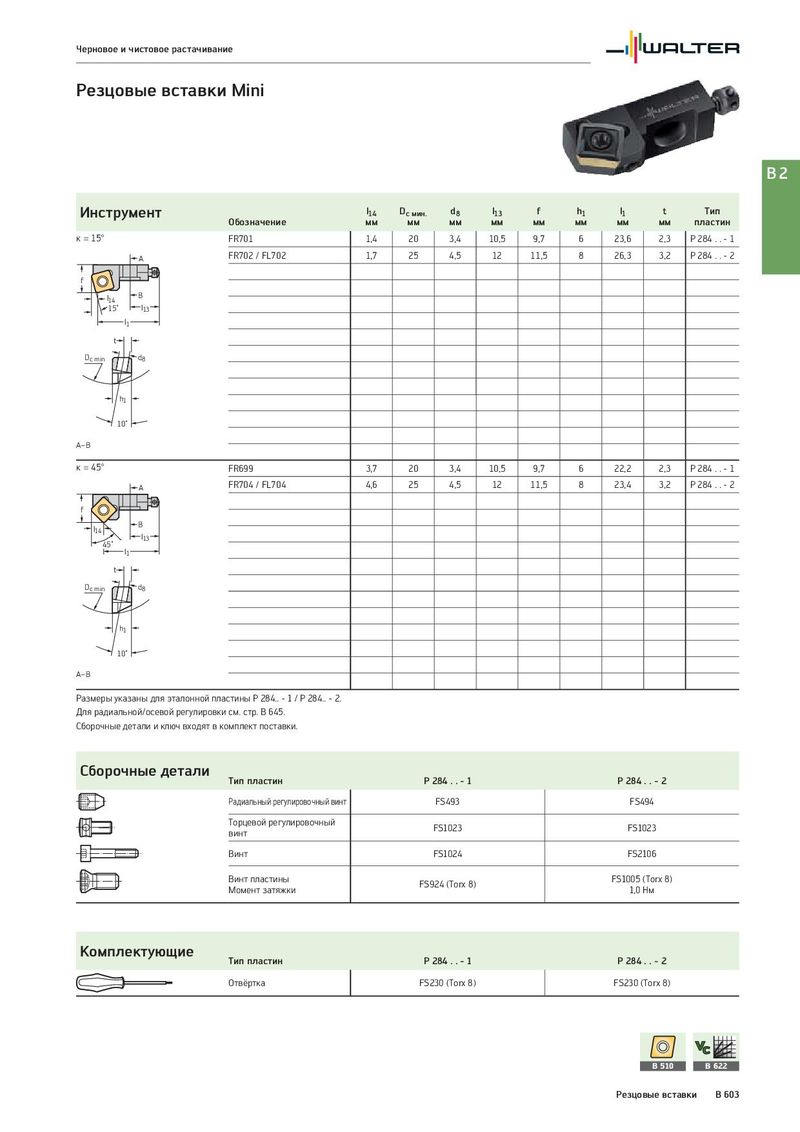

Черновое и чистовое растачивание Резцовые вставки Mini B2 Инструмент l14 Dc мин. d8 l13 f h1 l1 t Тип Обозначение мм мм мм мм мм мм мм мм пластин κ = 15° FR701 1,4 20 3,4 10,5 9,7 6 23,6 2,3 P 284 . . - 1 A FR702 / FL702 1,7 25 4,5 12 11,5 8 26,3 3,2 P 284 . . - 2 f l14 B 15˚ l13 l1 t Dc min d8 h1 10˚ A–B κ = 45° FR699 3,7 20 3,4 10,5 9,7 6 22,2 2,3 P 284 . . - 1 A FR704 / FL704 4,6 25 4,5 12 11,5 8 23,4 3,2 P 284 . . - 2 f l14 B 45˚ l13 l1 t Dc min d8 h1 10˚ A–B Размеры указаны для эталонной пластины P 284.. - 1 / P 284.. - 2. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали и ключ входят в комплект поставки. Сборочные детали Тип пластин P 284 . . - 1 P 284 . . - 2 Радиальный регулировочный винт FS493 FS494 Торцевой регулировочный FS1023 FS1023 винт Винт FS1024 FS2106 Винт пластины FS924 (Torx 8) FS1005 (Torx 8) Момент затяжки 1,0 Нм Комплектующие Тип пластин P 284 . . - 1 P 284 . . - 2 Отвёртка FS230 (Torx 8) FS230 (Torx 8) B 510 B 622 Резцовые вставки B 603
