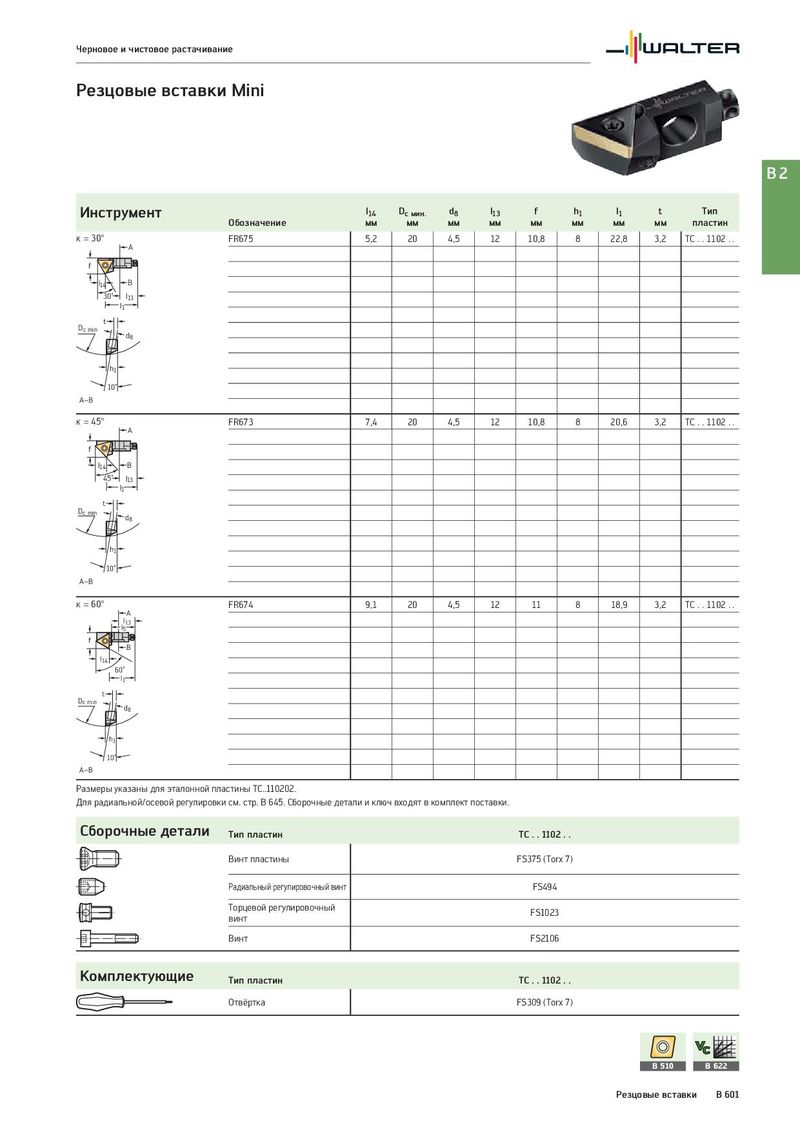

Общий каталог Walter 2017 - страница 1115

Черновое и чистовое растачивание Резцовые вставки Mini B2 Инструмент l14 Dc мин. d8 l13 f h1 l1 t Тип Обозначение мм мм мм мм мм мм мм мм пластин κ = 30° FR675 5,2 20 4,5 12 10,8 8 22,8 3,2 TC . . 1102 . . A f l14 B 30˚ l13 l1 Dc min t d8 h1 10˚ A–B κ = 45° FR673 7,4 20 4,5 12 10,8 8 20,6 3,2 TC . . 1102 . . A f l14 B 45˚ l13 l1 t Dc min d8 h1 10˚ A–B κ = 60° FR674 9,1 20 4,5 12 11 8 18,9 3,2 TC . . 1102 . . A l13 l5 f B l14 60˚ l1 Dc min t d8 h1 10˚ A–B Размеры указаны для эталонной пластины TC..110202. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали и ключ входят в комплект поставки. Сборочные детали Тип пластин TC . . 1102 . . Винт пластины FS375 (Torx 7) Радиальный регулировочный винт FS494 Торцевой регулировочный FS1023 винт Винт FS2106 Комплектующие Тип пластин TC . . 1102 . . Отвёртка FS309 (Torx 7) B 510 B 622 Резцовые вставки B 601
