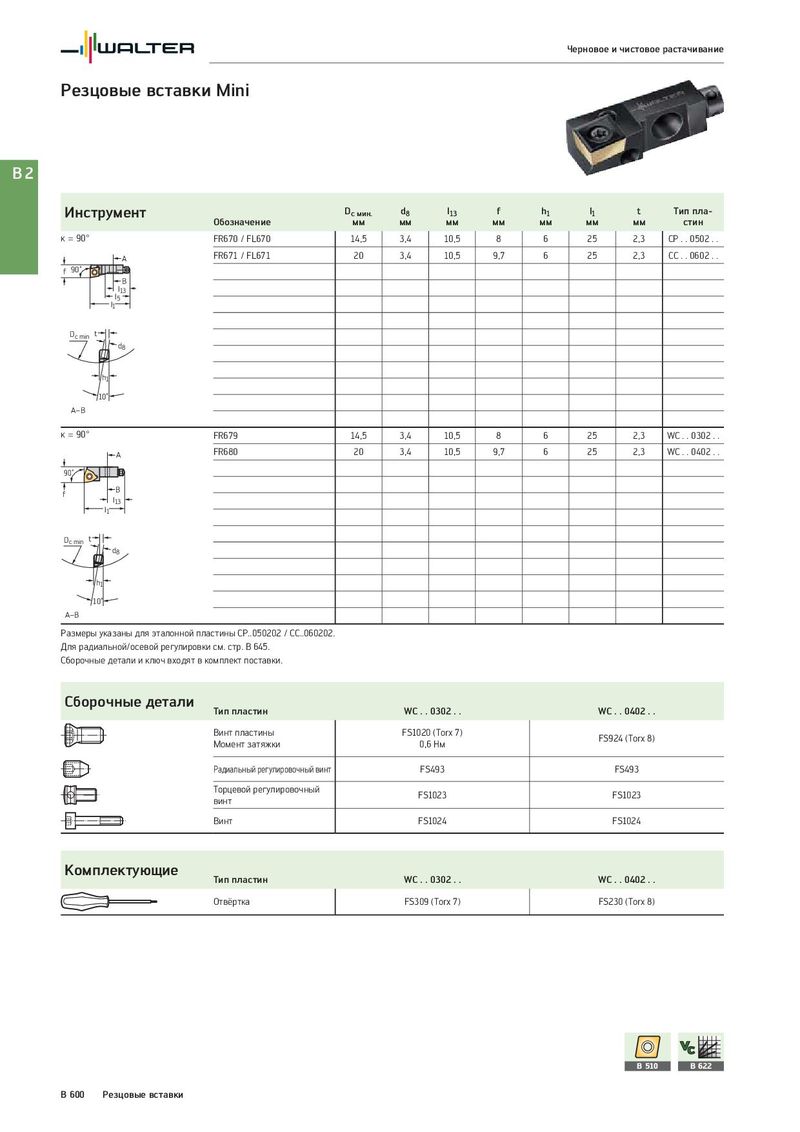

Черновое и чистовое растачивание Резцовые вставки Mini B2 Инструмент Dc мин. d8 l13 f h1 l1 t Тип пла- Обозначение мм мм мм мм мм мм мм стин κ = 90° FR670 / FL670 14,5 3,4 10,5 8 6 25 2,3 CP . . 0502 . . A FR671 / FL671 20 3,4 10,5 9,7 6 25 2,3 CC . . 0602 . . f 90˚ B l13 l5 l1 Dc min t d8 h1 10˚ A–B κ = 90° FR679 14,5 3,4 10,5 8 6 25 2,3 WC . . 0302 . . A FR680 20 3,4 10,5 9,7 6 25 2,3 WC . . 0402 . . 90˚ f B l13 l1 Dc min t d8 h1 10˚ A–B Размеры указаны для эталонной пластины CP..050202 / CC..060202. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали и ключ входят в комплект поставки. Сборочные детали Тип пластин WC . . 0302 . . WC . . 0402 . . Винт пластины FS1020 (Torx 7) FS924 (Torx 8) Момент затяжки 0,6 Нм Радиальный регулировочный винт FS493 FS493 Торцевой регулировочный FS1023 FS1023 винт Винт FS1024 FS1024 Комплектующие Тип пластин WC . . 0302 . . WC . . 0402 . . Отвёртка FS309 (Torx 7) FS230 (Torx 8) B 510 B 622 B 600 Резцовые вставки
