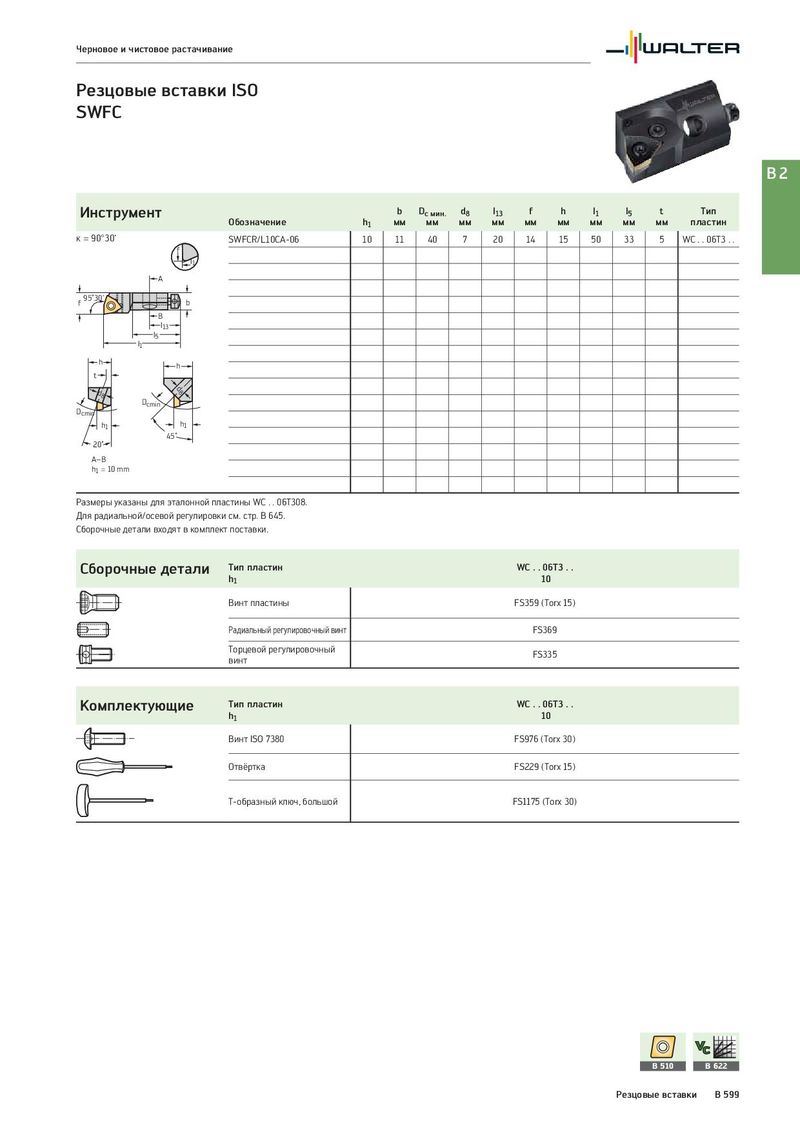

Черновое и чистовое растачивание Резцовые вставки ISO SWFC B2 Инструмент b Dc мин. d8 l13 f h l1 l5 t Тип Обозначение h1 мм мм мм мм мм мм мм мм мм пластин κ = 90°30‘ SWFCR/L10CA-06 10 11 40 7 20 14 15 50 33 5 WC . . 06T3 . . f l1 A f 95˚30' b B l13 l5 l1 h h t d8 d8 Dcmin Dcmin h1 h1 45˚ 20˚ A–B h1 = 10 mm Размеры указаны для эталонной пластины WC . . 06T308. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали входят в комплект поставки. Сборочные детали Тип пластин WC . . 06T3 . . h1 10 Винт пластины FS359 (Torx 15) Радиальный регулировочный винт FS369 Торцевой регулировочный FS335 винт Комплектующие Тип пластин WC . . 06T3 . . h1 10 Винт ISO 7380 FS976 (Torx 30) Отвёртка FS229 (Torx 15) T-образный ключ, большой FS1175 (Torx 30) B 510 B 622 Резцовые вставки B 599
