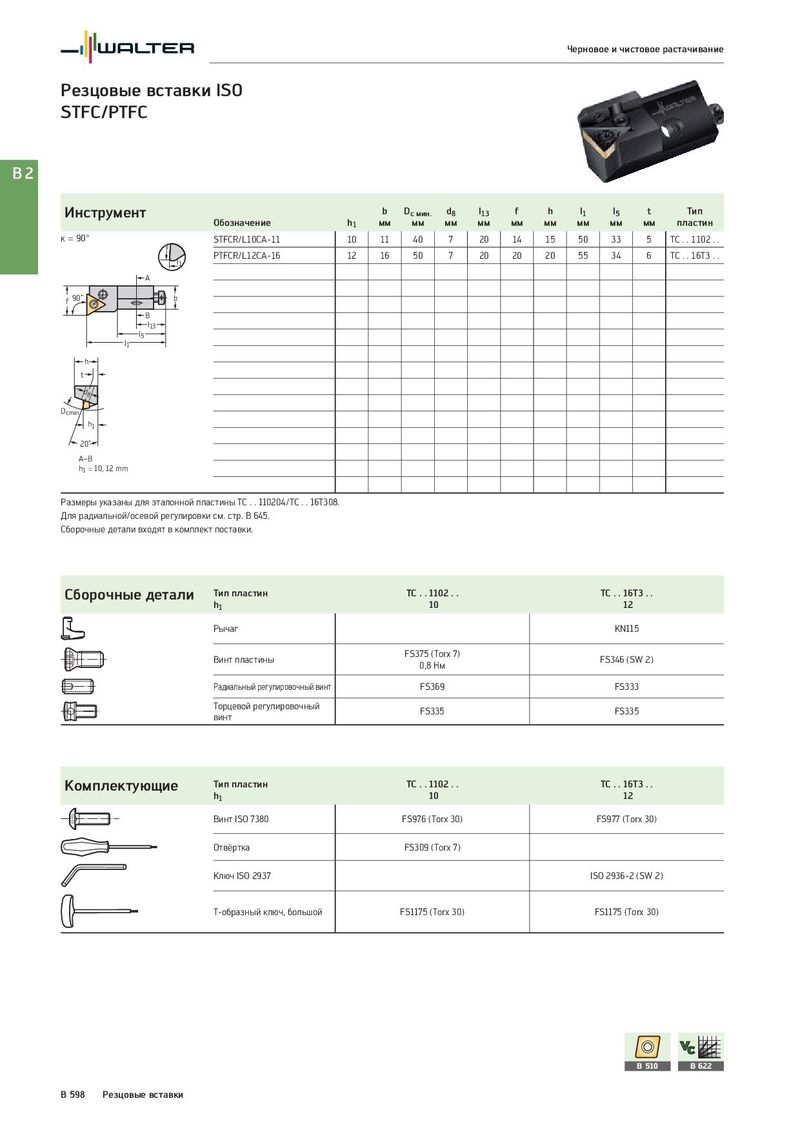

Черновое и чистовое растачивание Резцовые вставки ISO STFC/PTFC B2 Инструмент b Dc мин. d8 l13 f h l1 l5 t Тип Обозначение h1 мм мм мм мм мм мм мм мм мм пластин κ = 90° STFCR/L10CA-11 10 11 40 7 20 14 15 50 33 5 TC . . 1102 . . f PTFCR/L12CA-16 12 16 50 7 20 20 20 55 34 6 TC . . 16T3 . . l1 A f 90˚ b B l13 l5 l1 h t d8 Dcmin h1 20˚ A–B h1 = 10, 12 mm Размеры указаны для эталонной пластины TC . . 110204/TC . . 16T308. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали входят в комплект поставки. Сборочные детали Тип пластин TC . . 1102 . . TC . . 16T3 . . h1 10 12 Рычаг KN115 Винт пластины FS375 (Torx 7) FS346 (SW 2) 0,8 Нм Радиальный регулировочный винт FS369 FS333 Торцевой регулировочный FS335 FS335 винт Комплектующие Тип пластин TC . . 1102 . . TC . . 16T3 . . h1 10 12 Винт ISO 7380 FS976 (Torx 30) FS977 (Torx 30) Отвёртка FS309 (Torx 7) Ключ ISO 2937 ISO 2936-2 (SW 2) T-образный ключ, большой FS1175 (Torx 30) FS1175 (Torx 30) B 510 B 622 B 598 Резцовые вставки
