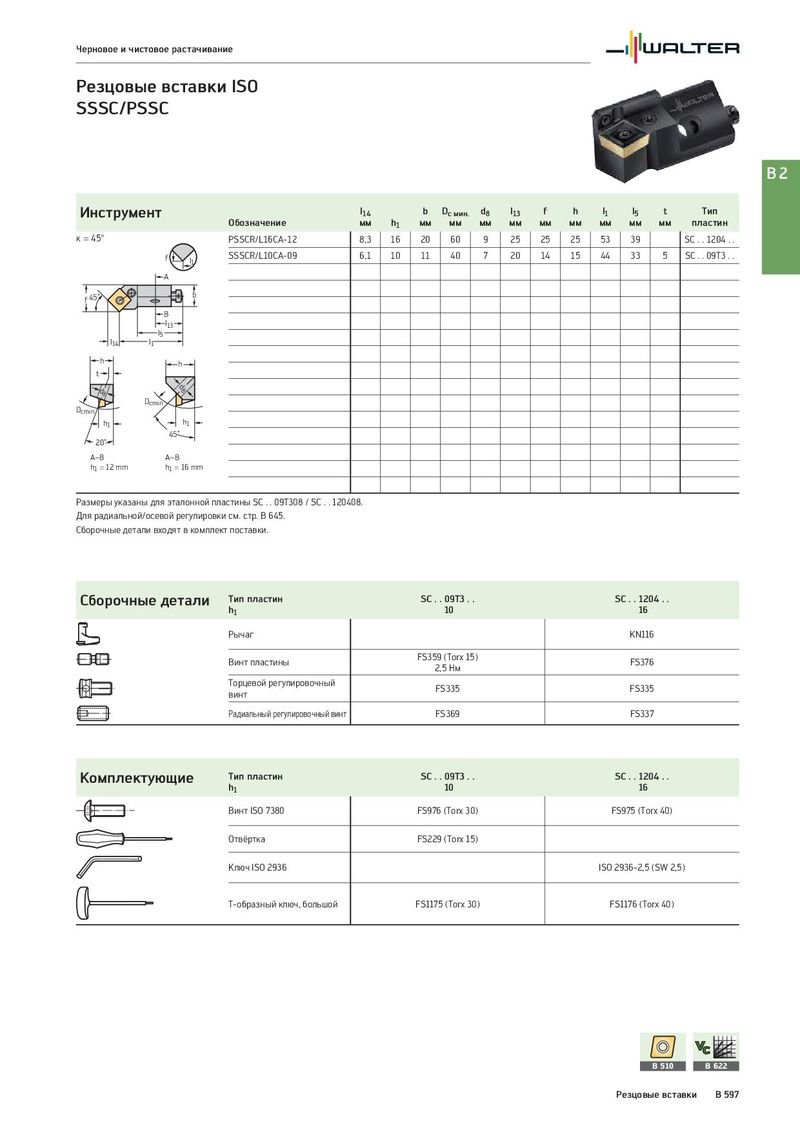

Черновое и чистовое растачивание Резцовые вставки ISO SSSC/PSSC B2 Инструмент l14 b Dc мин. d8 l13 f h l1 l5 t Тип Обозначение мм h1 мм мм мм мм мм мм мм мм мм пластин κ = 45° PSSCR/L16CA-12 8,3 16 20 60 9 25 25 25 53 39 SC . . 1204 . . f l1 SSSCR/L10CA-09 6,1 10 11 40 7 20 14 15 44 33 5 SC . . 09T3 . . A f 45˚ b B l13 l5 l14 l1 h h t d8 d8 Dcmin Dcmin h1 h1 45˚ 20˚ A–B A–B h1 = 12 mm h1 = 16 mm Размеры указаны для эталонной пластины SC . . 09T308 / SC . . 120408. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали входят в комплект поставки. Сборочные детали Тип пластин SC . . 09T3 . . SC . . 1204 . . h1 10 16 Рычаг KN116 Винт пластины FS359 (Torx 15) FS376 2,5 Нм Торцевой регулировочный FS335 FS335 винт Радиальный регулировочный винт FS369 FS337 Комплектующие Тип пластин SC . . 09T3 . . SC . . 1204 . . h1 10 16 Винт ISO 7380 FS976 (Torx 30) FS975 (Torx 40) Отвёртка FS229 (Torx 15) Ключ ISO 2936 ISO 2936-2,5 (SW 2,5) T-образный ключ, большой FS1175 (Torx 30) FS1176 (Torx 40) B 510 B 622 Резцовые вставки B 597
