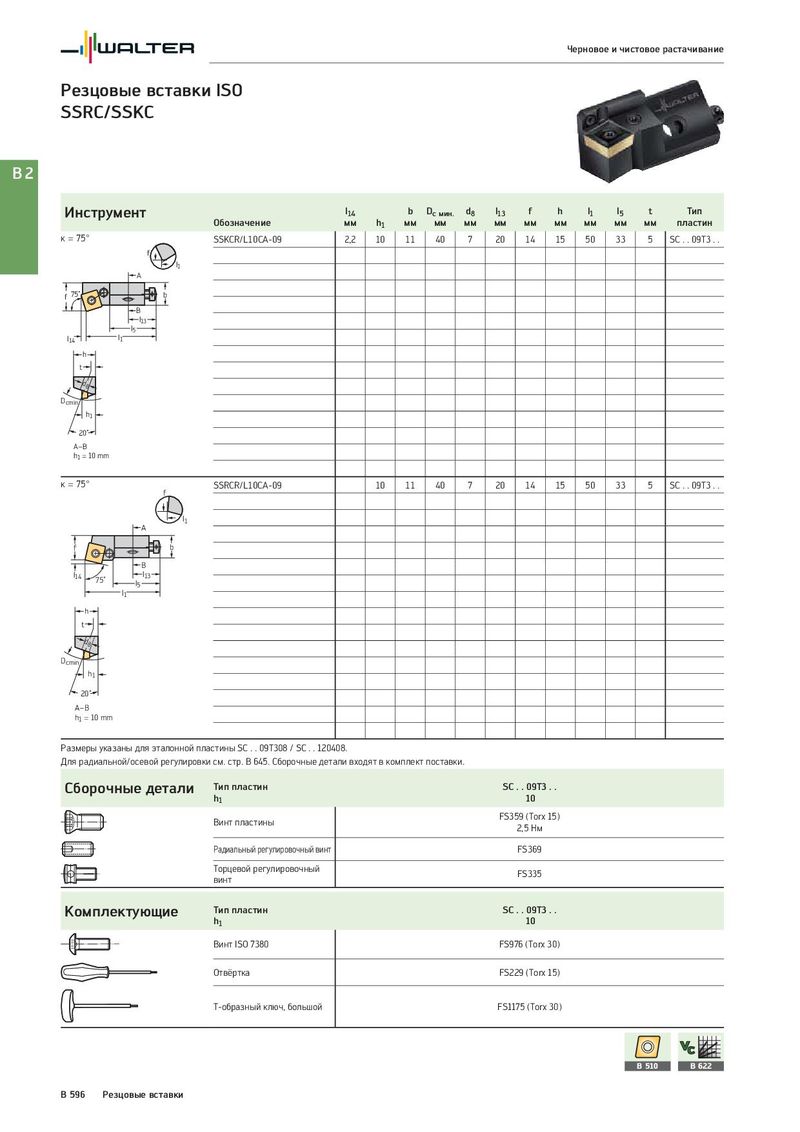

Общий каталог Walter 2017 - страница 1110

Черновое и чистовое растачивание Резцовые вставки ISO SSRC/SSKC B2 Инструмент l14 b Dc мин. d8 l13 f h l1 l5 t Тип Обозначение мм h1 мм мм мм мм мм мм мм мм мм пластин κ = 75° SSKCR/L10CA-09 2,2 10 11 40 7 20 14 15 50 33 5 SC . . 09T3 . . f l1 A f 75˚ b B l13 l5 l14 l1 h t d8 Dcmin h1 20˚ A–B h1 = 10 mm κ = 75° SSRCR/L10CA-09 10 11 40 7 20 14 15 50 33 5 SC . . 09T3 . . f A l1 f b B l14 75˚ l13 l5 l1 h t d8 Dcmin h1 20˚ A–B h1 = 10 mm Размеры указаны для эталонной пластины SC . . 09T308 / SC . . 120408. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали входят в комплект поставки. Сборочные детали Тип пластин SC . . 09T3 . . h1 10 Винт пластины FS359 (Torx 15) 2,5 Нм Радиальный регулировочный винт FS369 Торцевой регулировочный FS335 винт Комплектующие Тип пластин SC . . 09T3 . . h1 10 Винт ISO 7380 FS976 (Torx 30) Отвёртка FS229 (Torx 15) T-образный ключ, большой FS1175 (Torx 30) B 510 B 622 B 596 Резцовые вставки
