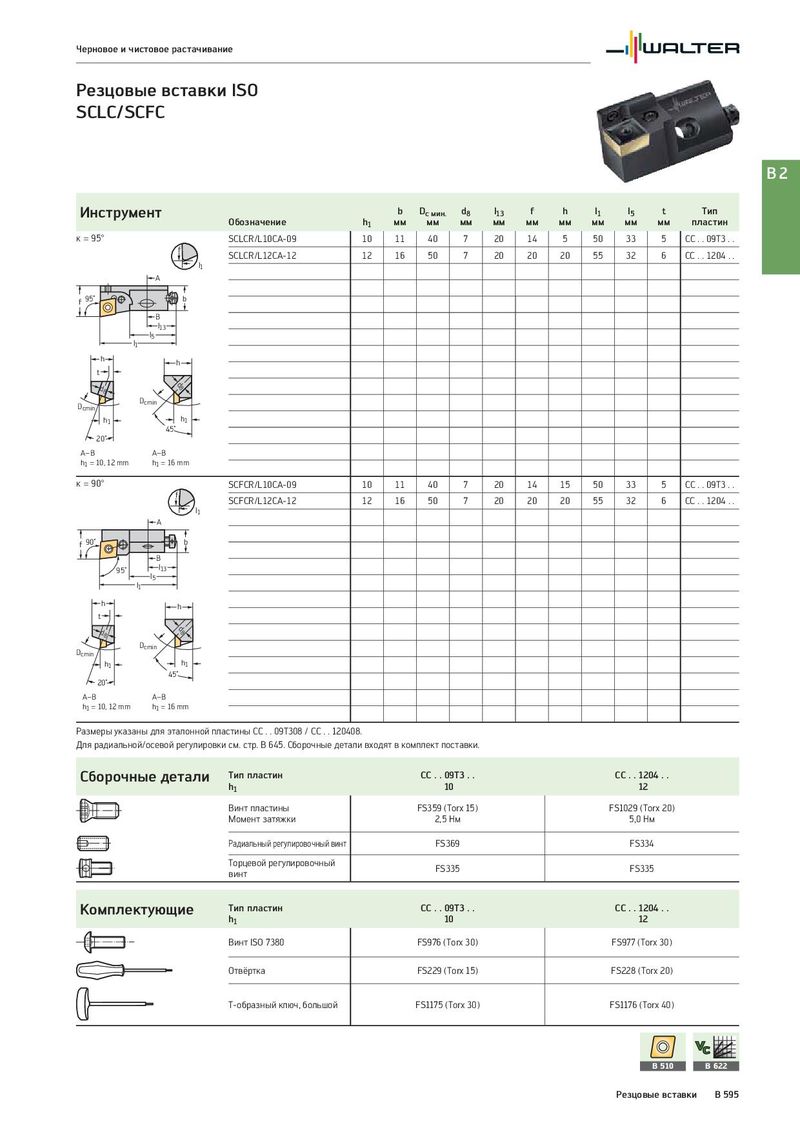

Общий каталог Walter 2017 - страница 1109

Черновое и чистовое растачивание Резцовые вставки ISO SCLC/SCFC B2 Инструмент b Dc мин. d8 l13 f h l1 l5 t Тип Обозначение h1 мм мм мм мм мм мм мм мм мм пластин κ = 95° SCLCR/L10CA-09 10 11 40 7 20 14 5 50 33 5 CC . . 09T3 . . f SCLCR/L12CA-12 12 16 50 7 20 20 20 55 32 6 CC . . 1204 . . l1 A f 95˚ b B l13 l1 l5 h h t d8 d8 Dcmin Dcmin h1 h1 45˚ 20˚ A–B A–B h1 = 10, 12 mm h1 = 16 mm κ = 90° SCFCR/L10CA-09 10 11 40 7 20 14 15 50 33 5 CC . . 09T3 . . f SCFCR/L12CA-12 12 16 50 7 20 20 20 55 32 6 CC . . 1204 . . l1 A f 90˚ b B 95˚ l13 l5 l1 h h t d8 d8 Dcmin Dcmin h1 h1 45˚ 20˚ A–B A–B h1 = 10, 12 mm h1 = 16 mm Размеры указаны для эталонной пластины CC . . 09T308 / CC . . 120408. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали входят в комплект поставки. Сборочные детали Тип пластин CC . . 09T3 . . CC . . 1204 . . h1 10 12 Винт пластины FS359 (Torx 15) FS1029 (Torx 20) Момент затяжки 2,5 Нм 5,0 Нм Радиальный регулировочный винт FS369 FS334 Торцевой регулировочный FS335 FS335 винт Комплектующие Тип пластин CC . . 09T3 . . CC . . 1204 . . h1 10 12 Винт ISO 7380 FS976 (Torx 30) FS977 (Torx 30) Отвёртка FS229 (Torx 15) FS228 (Torx 20) T-образный ключ, большой FS1175 (Torx 30) FS1176 (Torx 40) B 510 B 622 Резцовые вставки B 595
