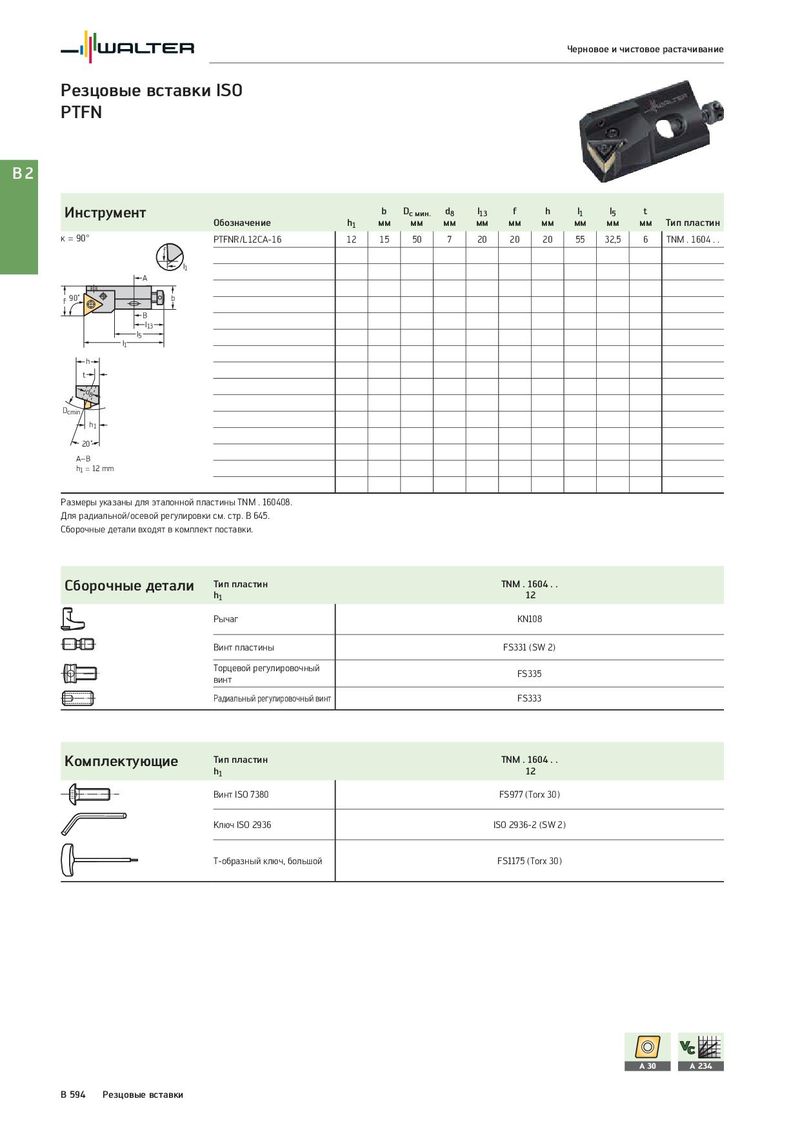

Общий каталог Walter 2017 - страница 1108

Черновое и чистовое растачивание Резцовые вставки ISO PTFN B2 Инструмент b Dc мин. d8 l13 f h l1 l5 t Обозначение h1 мм мм мм мм мм мм мм мм мм Тип пластин κ = 90° PTFNR/L12CA-16 12 15 50 7 20 20 20 55 32,5 6 TNM . 1604 . . f l1 A f 90˚ b B l13 l5 l1 h t d8 Dcmin h1 20˚ A–B h1 = 12 mm Размеры указаны для эталонной пластины TNM . 160408. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали входят в комплект поставки. Сборочные детали Тип пластин TNM . 1604 . . h1 12 Рычаг KN108 Винт пластины FS331 (SW 2) Торцевой регулировочный FS335 винт Радиальный регулировочный винт FS333 Комплектующие Тип пластин TNM . 1604 . . h1 12 Винт ISO 7380 FS977 (Torx 30) Ключ ISO 2936 ISO 2936-2 (SW 2) T-образный ключ, большой FS1175 (Torx 30) A 30 A 234 B 594 Резцовые вставки
