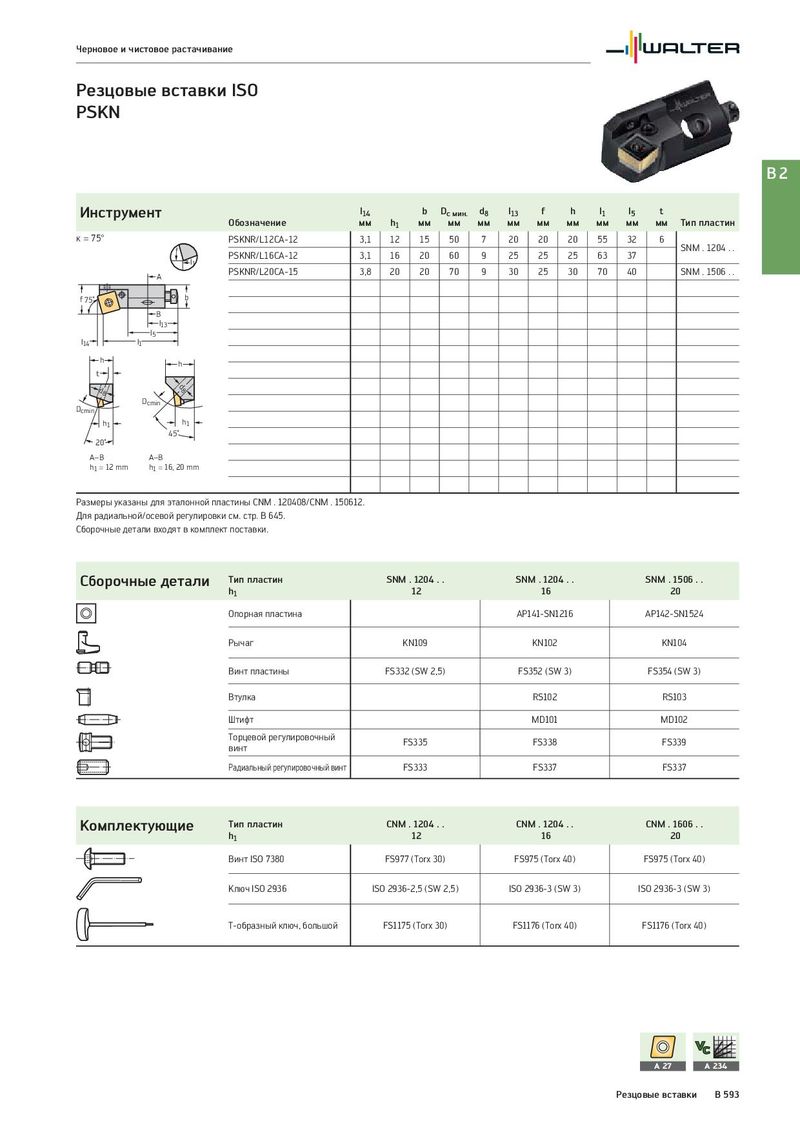

Черновое и чистовое растачивание Резцовые вставки ISO PSKN B2 Инструмент l14 b Dc мин. d8 l13 f h l1 l5 t Обозначение мм h1 мм мм мм мм мм мм мм мм мм Тип пластин κ = 75° PSKNR/L12CA-12 3,1 12 15 50 7 20 20 20 55 32 6 f SNM . 1204 . . l1 PSKNR/L16CA-12 3,1 16 20 60 9 25 25 25 63 37 A PSKNR/L20CA-15 3,8 20 20 70 9 30 25 30 70 40 SNM . 1506 . . f 75˚ b B l13 l5 l14 l1 h h t d8 d8 Dcmin Dcmin h1 h1 45˚ 20˚ A–B A–B h1 = 12 mm h1 = 16, 20 mm Размеры указаны для эталонной пластины CNM . 120408/CNM . 150612. Для радиальной/осевой регулировки см. стр. B 645. Сборочные детали входят в комплект поставки. Сборочные детали Тип пластин SNM . 1204 . . SNM . 1204 . . SNM . 1506 . . h1 12 16 20 Опорная пластина AP141-SN1216 AP142-SN1524 Рычаг KN109 KN102 KN104 Винт пластины FS332 (SW 2,5) FS352 (SW 3) FS354 (SW 3) Втулка RS102 RS103 Штифт MD101 MD102 Торцевой регулировочный FS335 FS338 FS339 винт Радиальный регулировочный винт FS333 FS337 FS337 Комплектующие Тип пластин CNM . 1204 . . CNM . 1204 . . CNM . 1606 . . h1 12 16 20 Винт ISO 7380 FS977 (Torx 30) FS975 (Torx 40) FS975 (Torx 40) Ключ ISO 2936 ISO 2936-2,5 (SW 2,5) ISO 2936-3 (SW 3) ISO 2936-3 (SW 3) T-образный ключ, большой FS1175 (Torx 30) FS1176 (Torx 40) FS1176 (Torx 40) A 27 A 234 Резцовые вставки B 593
