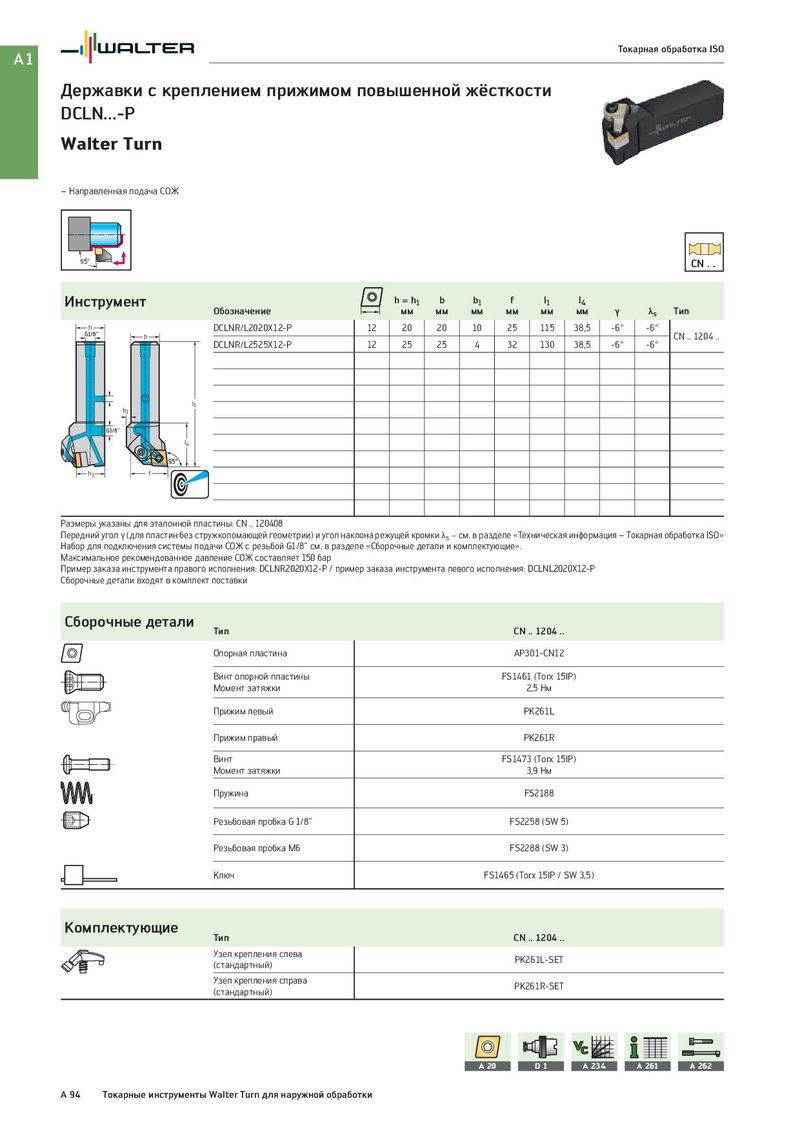

Общий каталог Walter 2017 - страница 110

A1 Токарная обработка ISO Державки с креплением прижимом повышенной жёсткости DCLN...-P Walter Turn – Направленная подача СОЖ 95° CN . . Инструмент h = h1 b b1 f l1 l4 Обозначение мм мм мм мм мм мм γ λs Тип h DCLNR/L2020X12-P 12 20 20 10 25 115 38,5 -6° -6° b CN .. 1204 .. DCLNR/L2525X12-P 12 25 25 4 32 130 38,5 -6° -6° b1 l1 l4 h1 f Размеры указаны для эталонной пластины: CN .. 120408 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Набор для подключения системы подачи СОЖ с резьбой G1/8“ см. в разделе «Сборочные детали и комплектующие». Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: DCLNR2020X12-P / пример заказа инструмента левого исполнения: DCLNL2020X12-P Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. Опорная пластина AP301-CN12 Винт опорной пластины FS1461 (Torx 15IP) Момент затяжки 2,5 Нм Прижим левый PK261L Прижим правый PK261R Винт FS1473 (Torx 15IP) Момент затяжки 3,9 Нм Пружина FS2188 Резьбовая пробка G 1/8" FS2258 (SW 5) Резьбовая пробка M6 FS2288 (SW 3) Ключ FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип CN .. 1204 .. Узел крепления слева PK261L-SET (стандартный) Узел крепления справа PK261R-SET (стандартный) A 20 D1 A 234 A 261 A 262 A 94 Токарные инструменты Walter Turn для наружной обработки
