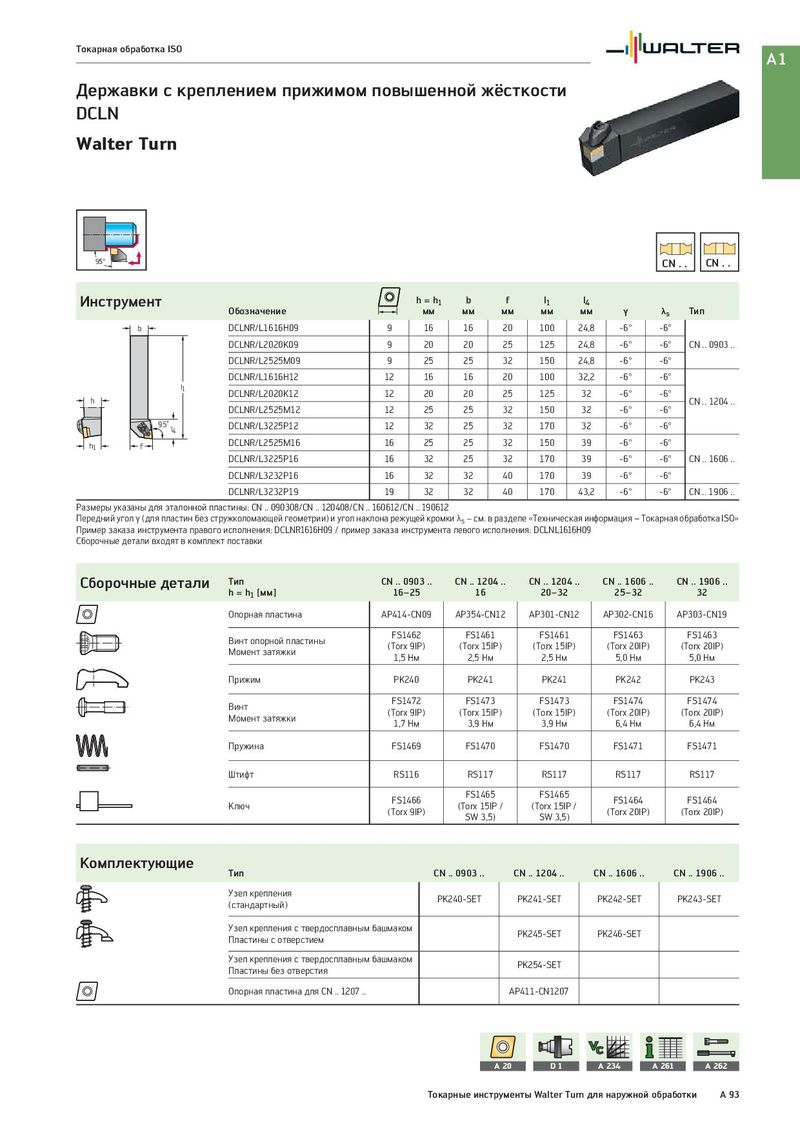

Токарная обработка ISO A1 Державки с креплением прижимом повышенной жёсткости DCLN Walter Turn 95° CN . . CN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b DCLNR/L1616H09 9 16 16 20 100 24,8 -6° -6° DCLNR/L2020K09 9 20 20 25 125 24,8 -6° -6° CN .. 0903 .. DCLNR/L2525M09 9 25 25 32 150 24,8 -6° -6° DCLNR/L1616H12 12 16 16 20 100 32,2 -6° -6° l1 DCLNR/L2020K12 12 20 20 25 125 32 -6° -6° h CN .. 1204 .. DCLNR/L2525M12 12 25 25 32 150 32 -6° -6° 95˚ l4 DCLNR/L3225P12 12 32 25 32 170 32 -6° -6° h1 f DCLNR/L2525M16 16 25 25 32 150 39 -6° -6° DCLNR/L3225P16 16 32 25 32 170 39 -6° -6° CN .. 1606 .. DCLNR/L3232P16 16 32 32 40 170 39 -6° -6° DCLNR/L3232P19 19 32 32 40 170 43,2 -6° -6° CN .. 1906 .. Размеры указаны для эталонной пластины: CN .. 090308/CN .. 120408/CN .. 160612/CN .. 190612 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: DCLNR1616H09 / пример заказа инструмента левого исполнения: DCLNL1616H09 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 0903 .. CN .. 1204 .. CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. h = h1 [мм] 16–25 16 20–32 25–32 32 Опорная пластина AP414-CN09 AP354-CN12 AP301-CN12 AP302-CN16 AP303-CN19 Винт опорной пластины FS1462 FS1461 FS1461 FS1463 FS1463 Момент затяжки (Torx 9IP) (Torx 15IP) (Torx 15IP) (Torx 20IP) (Torx 20IP) 1,5 Нм 2,5 Нм 2,5 Нм 5,0 Нм 5,0 Нм Прижим PK240 PK241 PK241 PK242 PK243 Винт FS1472 FS1473 FS1473 FS1474 FS1474 Момент затяжки (Torx 9IP) (Torx 15IP) (Torx 15IP) (Torx 20IP) (Torx 20IP) 1,7 Нм 3,9 Нм 3,9 Нм 6,4 Нм 6,4 Нм Пружина FS1469 FS1470 FS1470 FS1471 FS1471 Штифт RS116 RS117 RS117 RS117 RS117 FS1466 FS1465 FS1465 FS1464 FS1464 Ключ (Torx 9IP) (Torx 15IP / (Torx 15IP / (Torx 20IP) (Torx 20IP) SW 3,5) SW 3,5) Комплектующие Тип CN .. 0903 .. CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Узел крепления PK240-SET PK241-SET PK242-SET PK243-SET (стандартный) Узел крепления с твердосплавным башмаком PK245-SET PK246-SET Пластины с отверстием Узел крепления с твердосплавным башмаком PK254-SET Пластины без отверстия Опорная пластина для CN .. 1207 .. AP411-CN1207 A 20 D1 A 234 A 261 A 262 Токарные инструменты Walter Turn для наружной обработки A 93
