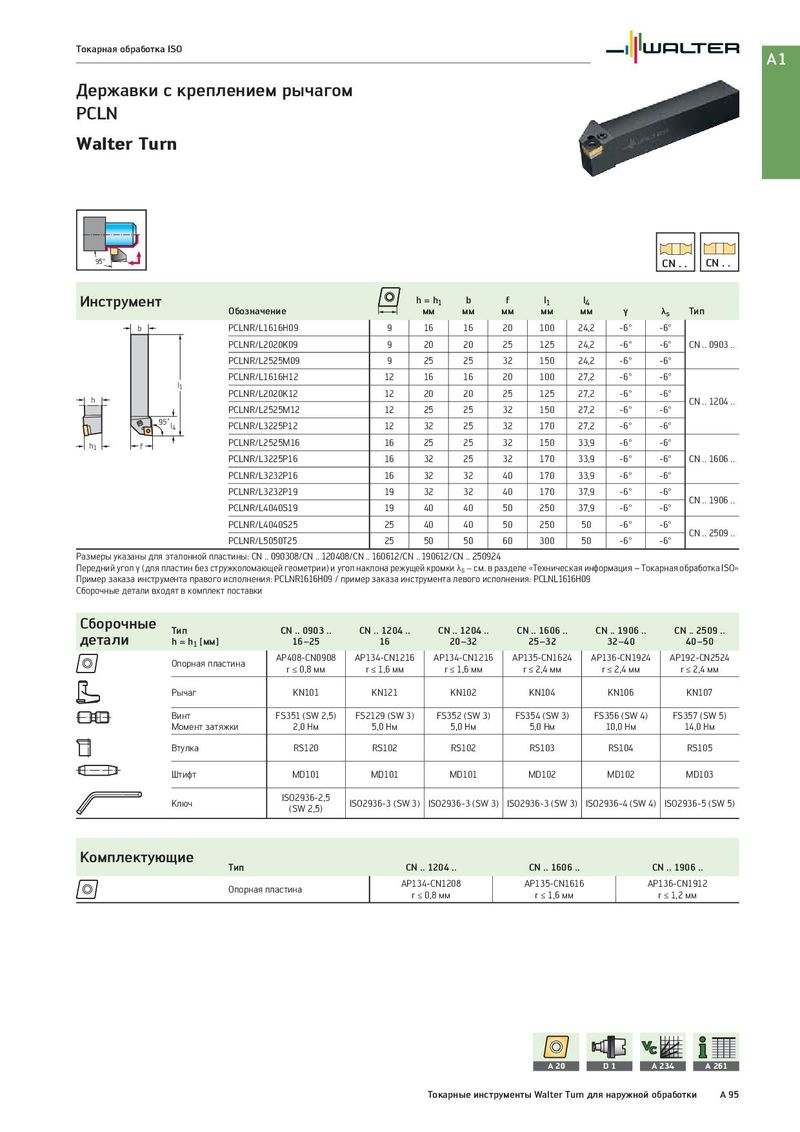

Общий каталог Walter 2017 - страница 111

Токарная обработка ISO A1 Державки с креплением рычагом PCLN Walter Turn 95° CN . . CN . . Инструмент h = h1 b f l1 l4 Обозначение мм мм мм мм мм γ λs Тип b PCLNR/L1616H09 9 16 16 20 100 24,2 -6° -6° PCLNR/L2020K09 9 20 20 25 125 24,2 -6° -6° CN .. 0903 .. PCLNR/L2525M09 9 25 25 32 150 24,2 -6° -6° PCLNR/L1616H12 12 16 16 20 100 27,2 -6° -6° l1 PCLNR/L2020K12 12 20 20 25 125 27,2 -6° -6° h CN .. 1204 .. PCLNR/L2525M12 12 25 25 32 150 27,2 -6° -6° 95˚ l4 PCLNR/L3225P12 12 32 25 32 170 27,2 -6° -6° h1 f PCLNR/L2525M16 16 25 25 32 150 33,9 -6° -6° PCLNR/L3225P16 16 32 25 32 170 33,9 -6° -6° CN .. 1606 .. PCLNR/L3232P16 16 32 32 40 170 33,9 -6° -6° PCLNR/L3232P19 19 32 32 40 170 37,9 -6° -6° CN .. 1906 .. PCLNR/L4040S19 19 40 40 50 250 37,9 -6° -6° PCLNR/L4040S25 25 40 40 50 250 50 -6° -6° CN .. 2509 .. PCLNR/L5050T25 25 50 50 60 300 50 -6° -6° Размеры указаны для эталонной пластины: CN .. 090308/CN .. 120408/CN .. 160612/CN .. 190612/CN .. 250924 Передний угол γ (для пластин без стружколомающей геометрии) и угол наклона режущей кромки λs − см. в разделе «Техническая информация – Токарная обработка ISO» Пример заказа инструмента правого исполнения: PCLNR1616H09 / пример заказа инструмента левого исполнения: PCLNL1616H09 Сборочные детали входят в комплект поставки Сборочные Тип CN .. 0903 .. CN .. 1204 .. CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. CN .. 2509 .. детали h = h1 [мм] 16–25 16 20–32 25–32 32–40 40–50 Опорная пластина AP408-CN0908 AP134-CN1216 AP134-CN1216 AP135-CN1624 AP136-CN1924 AP192-CN2524 r ≤ 0,8 мм r ≤ 1,6 мм r ≤ 1,6 мм r ≤ 2,4 мм r ≤ 2,4 мм r ≤ 2,4 мм Рычаг KN101 KN121 KN102 KN104 KN106 KN107 Винт FS351 (SW 2,5) FS2129 (SW 3) FS352 (SW 3) FS354 (SW 3) FS356 (SW 4) FS357 (SW 5) Момент затяжки 2,0 Нм 5,0 Нм 5,0 Нм 5,0 Нм 10,0 Нм 14,0 Нм Втулка RS120 RS102 RS102 RS103 RS104 RS105 Штифт MD101 MD101 MD101 MD102 MD102 MD103 Ключ ISO2936-2,5 ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) ISO2936-5 (SW 5) (SW 2,5) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Опорная пластина AP134-CN1208 AP135-CN1616 AP136-CN1912 r ≤ 0,8 мм r ≤ 1,6 мм r ≤ 1,2 мм A 20 D1 A 234 A 261 Токарные инструменты Walter Turn для наружной обработки A 95
