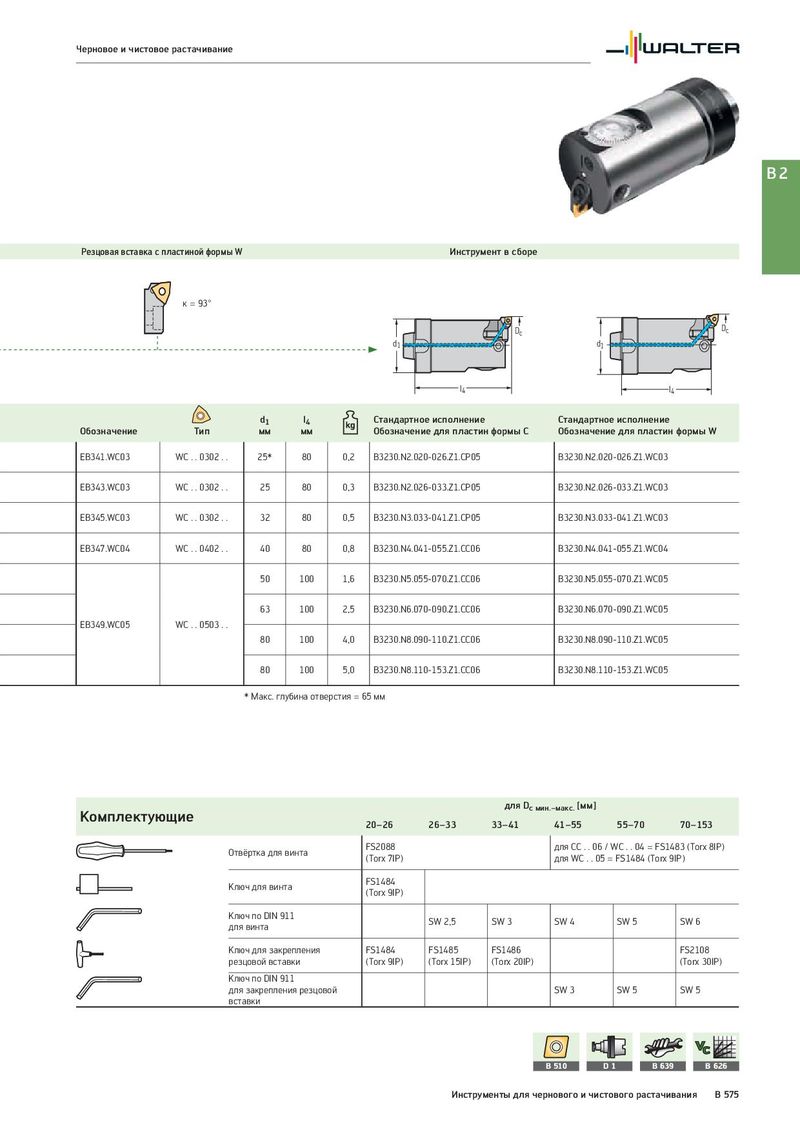

Черновое и чистовое растачивание B2 Резцовая вставка с пластиной формы W Инструмент в сборе κ = 93° Dc Dc d1 d1 l4 l4 d1 l4 Стандартное исполнение Стандартное исполнение Обозначение Тип мм мм Обозначение для пластин формы C Обозначение для пластин формы W EB341.WC03 WC . . 0302 . . 25* 80 0,2 B3230.N2.020-026.Z1.CP05 B3230.N2.020-026.Z1.WC03 EB343.WC03 WC . . 0302 . . 25 80 0,3 B3230.N2.026-033.Z1.CP05 B3230.N2.026-033.Z1.WC03 EB345.WC03 WC . . 0302 . . 32 80 0,5 B3230.N3.033-041.Z1.CP05 B3230.N3.033-041.Z1.WC03 EB347.WC04 WC . . 0402 . . 40 80 0,8 B3230.N4.041-055.Z1.CC06 B3230.N4.041-055.Z1.WC04 50 100 1,6 B3230.N5.055-070.Z1.CC06 B3230.N5.055-070.Z1.WC05 63 100 2,5 B3230.N6.070-090.Z1.CC06 B3230.N6.070-090.Z1.WC05 EB349.WC05 WC . . 0503 . . 80 100 4,0 B3230.N8.090-110.Z1.CC06 B3230.N8.090-110.Z1.WC05 80 100 5,0 B3230.N8.110-153.Z1.CC06 B3230.N8.110-153.Z1.WC05 * Макс. глубина отверстия = 65 мм Комплектующие для Dc мин.–макс. [мм] 20–26 26–33 33–41 41–55 55–70 70–153 Отвёртка для винта FS2088 для CC . . 06 / WC . . 04 = FS1483 (Torx 8IP) (Torx 7IP) для WC . . 05 = FS1484 (Torx 9IP) Ключ для винта FS1484 (Torx 9IP) Ключ по DIN 911 SW 2,5 SW 3 SW 4 SW 5 SW 6 для винта Ключ для закрепления FS1484 FS1485 FS1486 FS2108 резцовой вставки (Torx 9IP) (Torx 15IP) (Torx 20IP) (Torx 30IP) Ключ по DIN 911 для закрепления резцовой SW 3 SW 5 SW 5 вставки B 510 D1 B 639 B 626 Инструменты для чернового и чистового растачивания B 575
