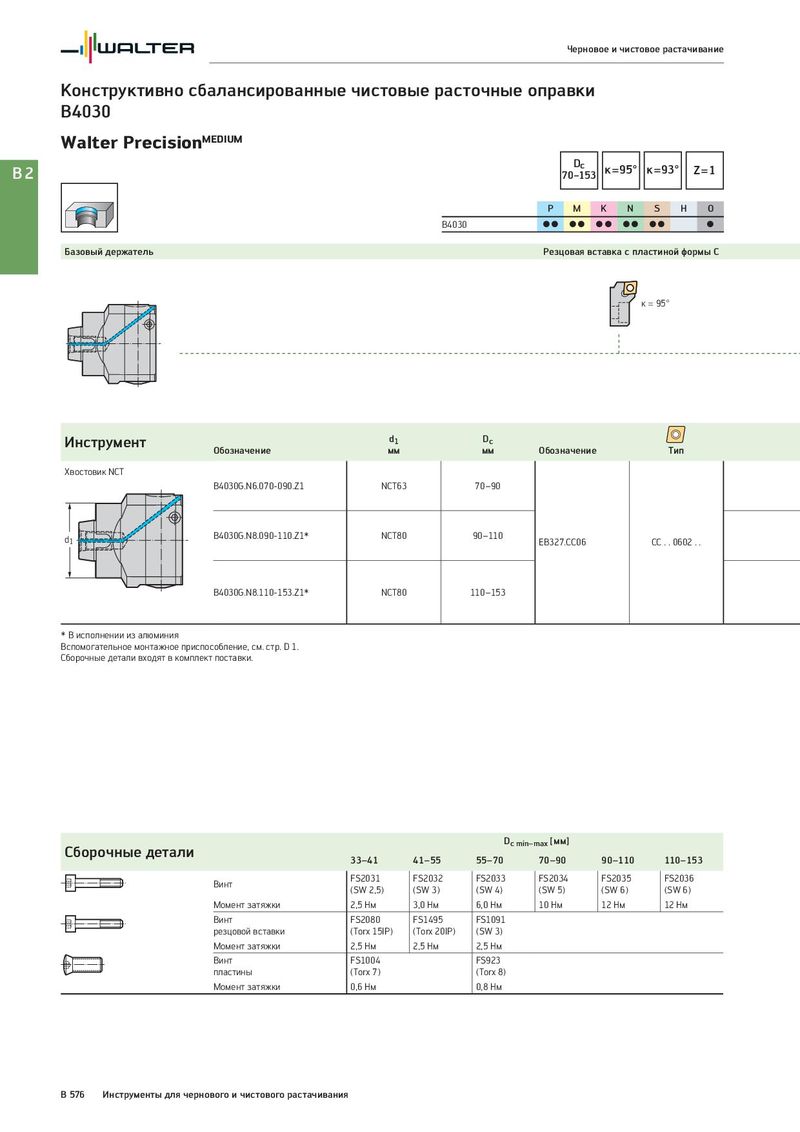

Общий каталог Walter 2017 - страница 1090

Черновое и чистовое растачивание Конструктивно сбалансированные чистовые расточные оправки B4030 Walter PrecisionMEDIUM B2 Dc к=95° к=93° Z=1 70−153 P M K N S H O B4030 CC CC CC CC CC C Базовый держатель Резцовая вставка с пластиной формы C κ = 95° Инструмент d1 Dc Обозначение мм мм Обозначение Тип Хвостовик NCT B4030G.N6.070-090.Z1 NCT63 70–90 d1 B4030G.N8.090-110.Z1* NCT80 90–110 EB327.CC06 CC . . 0602 . . B4030G.N8.110-153.Z1* NCT80 110–153 * В исполнении из алюминия Вспомогательное монтажное приспособление, см. стр. D 1. Сборочные детали входят в комплект поставки. Сборочные детали Dc min–max [мм] 33–41 41–55 55–70 70–90 90–110 110–153 Винт FS2031 FS2032 FS2033 FS2034 FS2035 FS2036 (SW 2,5) (SW 3) (SW 4) (SW 5) (SW 6) (SW 6) Момент затяжки 2,5 Нм 3,0 Нм 6,0 Нм 10 Нм 12 Нм 12 Нм Винт FS2080 FS1495 FS1091 резцовой вставки (Torx 15IP) (Torx 20IP) (SW 3) Момент затяжки 2,5 Нм 2,5 Нм 2,5 Нм Винт FS1004 FS923 пластины (Torx 7) (Torx 8) Момент затяжки 0,6 Нм 0,8 Нм B 576 Инструменты для чернового и чистового растачивания
