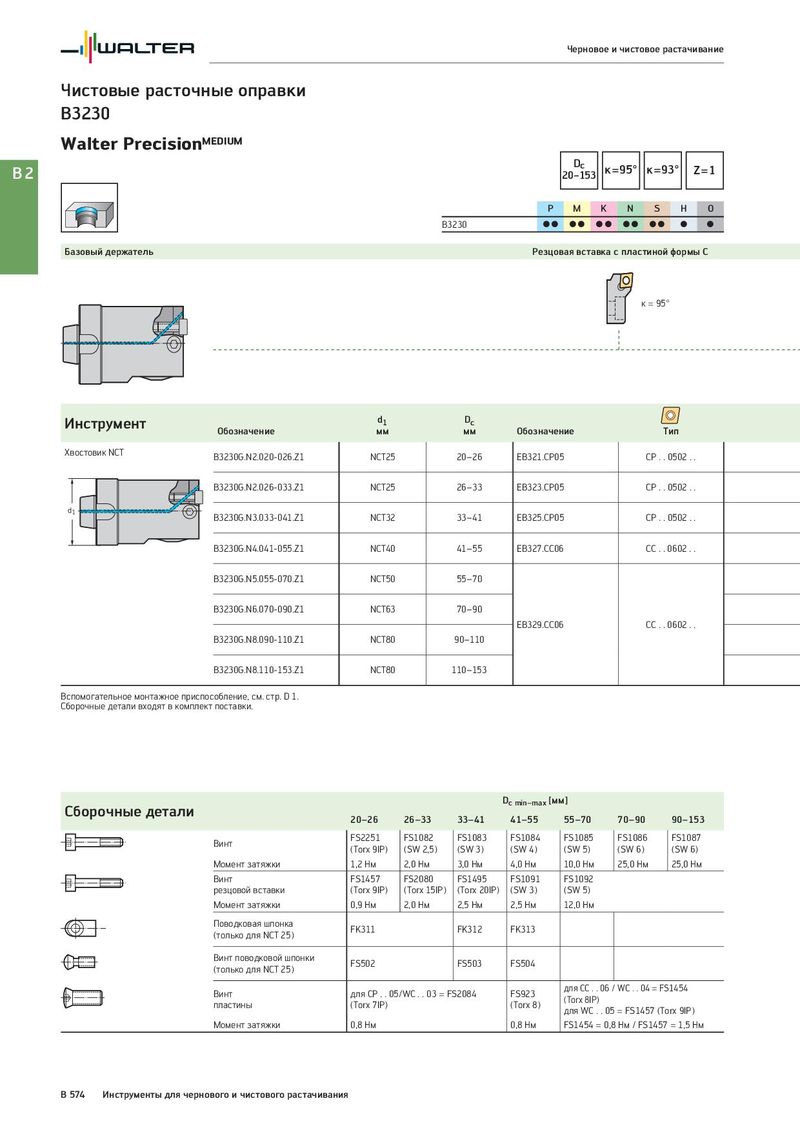

Черновое и чистовое растачивание Чистовые расточные оправки B3230 Walter PrecisionMEDIUM B2 Dc к=95° к=93° Z=1 20−153 P M K N S H O B3230 CC CC CC CC CC C C Базовый держатель Резцовая вставка с пластиной формы C κ = 95° Инструмент d1 Dc Обозначение мм мм Обозначение Тип Хвостовик NCT B3230G.N2.020-026.Z1 NCT25 20–26 EB321.CP05 CP . . 0502 . . B3230G.N2.026-033.Z1 NCT25 26–33 EB323.CP05 CP . . 0502 . . d1 B3230G.N3.033-041.Z1 NCT32 33–41 EB325.CP05 CP . . 0502 . . B3230G.N4.041-055.Z1 NCT40 41–55 EB327.CC06 CC . . 0602 . . B3230G.N5.055-070.Z1 NCT50 55–70 B3230G.N6.070-090.Z1 NCT63 70–90 EB329.CC06 CC . . 0602 . . B3230G.N8.090-110.Z1 NCT80 90–110 B3230G.N8.110-153.Z1 NCT80 110–153 Вспомогательное монтажное приспособление, см. стр. D 1. Сборочные детали входят в комплект поставки. Dc min–max [мм] Сборочные детали 20–26 26–33 33–41 41–55 55–70 70–90 90–153 Винт FS2251 FS1082 FS1083 FS1084 FS1085 FS1086 FS1087 (Torx 9IP) (SW 2,5) (SW 3) (SW 4) (SW 5) (SW 6) (SW 6) Момент затяжки 1,2 Нм 2,0 Нм 3,0 Нм 4,0 Нм 10,0 Нм 25,0 Нм 25,0 Нм Винт FS1457 FS2080 FS1495 FS1091 FS1092 резцовой вставки (Torx 9IP) (Torx 15IP) (Torx 20IP) (SW 3) (SW 5) Момент затяжки 0,9 Нм 2,0 Нм 2,5 Нм 2,5 Нм 12,0 Нм Поводковая шпонка FK311 FK312 FK313 (только для NCT 25) Винт поводковой шпонки FS502 FS503 FS504 (только для NCT 25) Винт для CP . . 05/WC . . 03 = FS2084 FS923 для CC . . 06 / WC . . 04 = FS1454 пластины (Torx 7IP) (Torx 8) (Torx 8IP) для WC . . 05 = FS1457 (Torx 9IP) Момент затяжки 0,8 Нм 0,8 Нм FS1454 = 0,8 Нм / FS1457 = 1,5 Нм B 574 Инструменты для чернового и чистового растачивания
