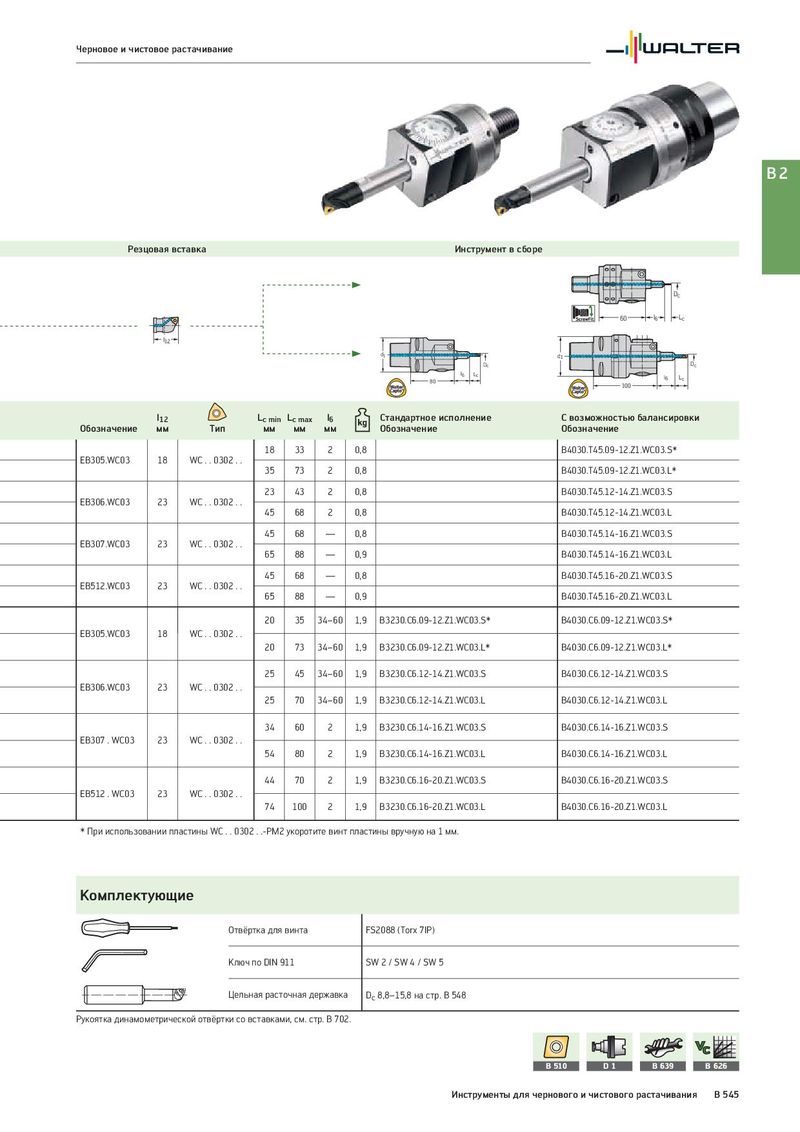

Общий каталог Walter 2017 - страница 1059

Черновое и чистовое растачивание B2 Резцовая вставка Инструмент в сборе Dc 60 l6 Lc l12 d1 d1 Dc Dc l6 Lc l6 Lc 80 100 l12 Lc min Lc max l6 Стандартное исполнение С возможностью балансировки Обозначение мм Тип мм мм мм Обозначение Обозначение 18 33 2 0,8 B4030.T45.09-12.Z1.WC03.S* EB305.WC03 18 WC . . 0302 .. 35 73 2 0,8 B4030.T45.09-12.Z1.WC03.L* 23 43 2 0,8 B4030.T45.12-14.Z1.WC03.S EB306.WC03 23 WC . . 0302 .. 45 68 2 0,8 B4030.T45.12-14.Z1.WC03.L 45 68 — 0,8 B4030.T45.14-16.Z1.WC03.S EB307.WC03 23 WC . . 0302 .. 65 88 — 0,9 B4030.T45.14-16.Z1.WC03.L 45 68 — 0,8 B4030.T45.16-20.Z1.WC03.S EB512.WC03 23 WC . . 0302 .. 65 88 — 0,9 B4030.T45.16-20.Z1.WC03.L 20 35 34–60 1,9 B3230.C6.09-12.Z1.WC03.S* B4030.C6.09-12.Z1.WC03.S* EB305.WC03 18 WC . . 0302 .. 20 73 34–60 1,9 B3230.C6.09-12.Z1.WC03.L* B4030.C6.09-12.Z1.WC03.L* 25 45 34–60 1,9 B3230.C6.12-14.Z1.WC03.S B4030.C6.12-14.Z1.WC03.S EB306.WC03 23 WC . . 0302 .. 25 70 34–60 1,9 B3230.C6.12-14.Z1.WC03.L B4030.C6.12-14.Z1.WC03.L 34 60 2 1,9 B3230.C6.14-16.Z1.WC03.S B4030.C6.14-16.Z1.WC03.S EB307 . WC03 23 WC . . 0302 .. 54 80 2 1,9 B3230.C6.14-16.Z1.WC03.L B4030.C6.14-16.Z1.WC03.L 44 70 2 1,9 B3230.C6.16-20.Z1.WC03.S B4030.C6.16-20.Z1.WC03.S EB512 . WC03 23 WC . . 0302 .. 74 100 2 1,9 B3230.C6.16-20.Z1.WC03.L B4030.C6.16-20.Z1.WC03.L * При использовании пластины WC . . 0302 . .-PM2 укоротите винт пластины вручную на 1 мм. Комплектующие Отвёртка для винта FS2088 (Torx 7IP) Ключ по DIN 911 SW 2 / SW 4 / SW 5 Цельная расточная державка Dc 8,8–15,8 на стр. B 548 Рукоятка динамометрической отвёртки со вставками, см. стр. B 702. B 510 D1 B 639 B 626 Инструменты для чернового и чистового растачивания B 545
