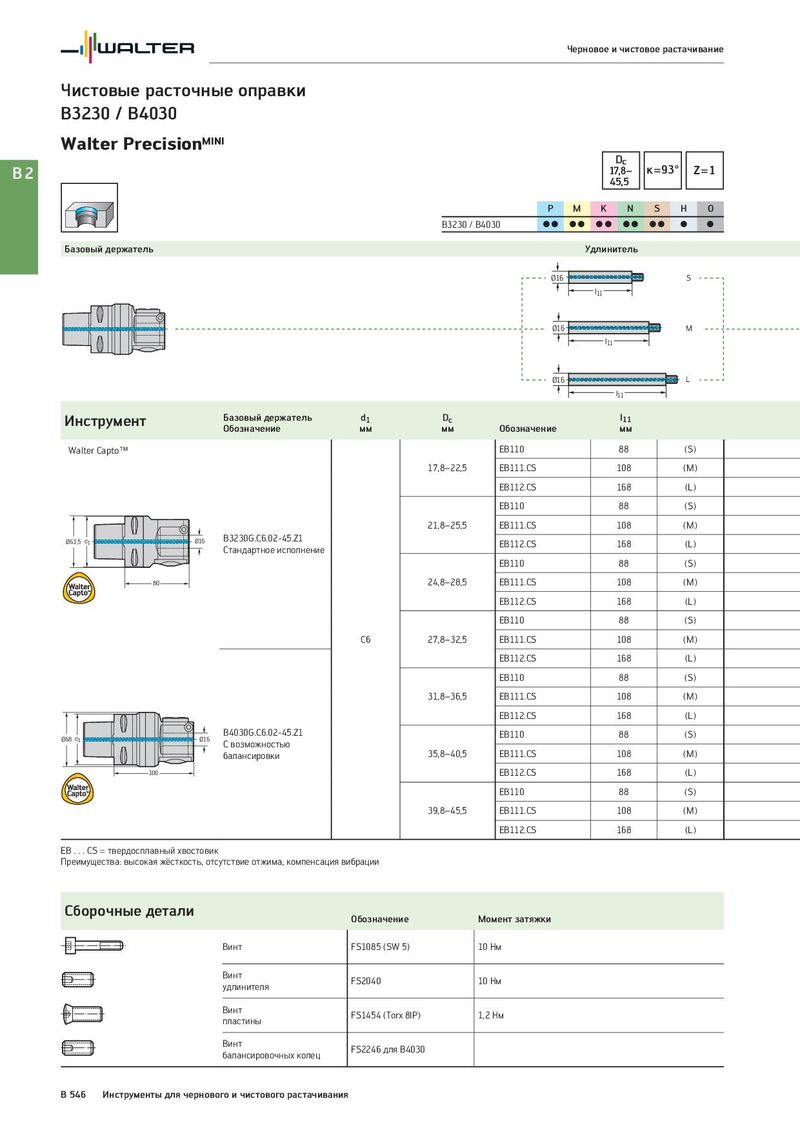

Черновое и чистовое растачивание Чистовые расточные оправки B3230 / B4030 Walter PrecisionMINI Dc к=93° B2 17,8– Z=1 45,5 P M K N S H O B3230 / B4030 CC CC CC CC CC C C Базовый держатель Удлинитель Ø16 S l11 Ø16 M l11 Ø16 L l11 Инструмент Базовый держатель d1 Dc l11 Обозначение мм мм Обозначение мм Walter Capto™ EB110 88 (S) 17,8–22,5 EB111.CS 108 (M) EB112.CS 168 (L) EB110 88 (S) 21,8–25,5 EB111.CS 108 (M) Ø63,5 d1 Ø16 B3230G.C6.02-45.Z1 EB112.CS 168 (L) Стандартное исполнение EB110 88 (S) 80 24,8–28,5 EB111.CS 108 (M) EB112.CS 168 (L) EB110 88 (S) C6 27,8–32,5 EB111.CS 108 (M) EB112.CS 168 (L) EB110 88 (S) 31,8–36,5 EB111.CS 108 (M) EB112.CS 168 (L) Ø68 d1 Ø16 B4030G.C6.02-45.Z1 EB110 88 (S) С возможностью балансировки 35,8–40,5 EB111.CS 108 (M) 100 EB112.CS 168 (L) EB110 88 (S) 39,8–45,5 EB111.CS 108 (M) EB112.CS 168 (L) EB . . . CS = твердосплавный хвостовик Преимущества: высокая жёсткость, отсутствие отжима, компенсация вибрации Сборочные детали Обозначение Момент затяжки Винт FS1085 (SW 5) 10 Нм Винт FS2040 10 Нм удлинителя Винт FS1454 (Torx 8IP) 1,2 Нм пластины Винт FS2246 для B4030 балансировочных колец B 546 Инструменты для чернового и чистового растачивания
