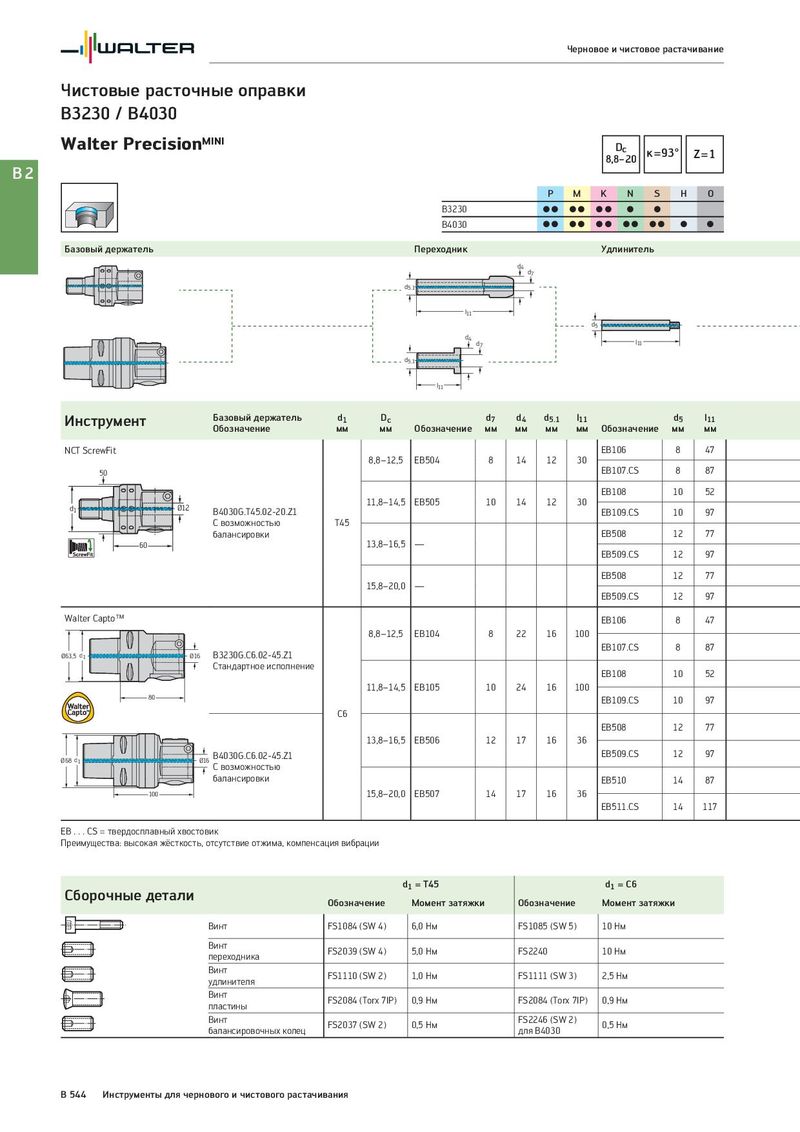

Черновое и чистовое растачивание Чистовые расточные оправки B3230 / B4030 Walter PrecisionMINI Dc к=93° Z=1 8,8−20 B2 P M K N S H O B3230 CC CC CC C C B4030 CC CC CC CC CC C C Базовый держатель Переходник Удлинитель d4 d7 d5.1 l11 d5 d4 d7 l11 d5.1 l11 Инструмент Базовый держатель d1 Dc d7 d4 d5.1 l11 d5 l11 Обозначение мм мм Обозначение мм мм мм мм Обозначение мм мм NCT ScrewFit EB106 8 47 8,8–12,5 EB504 8 14 12 30 50 EB107.CS 8 87 EB108 10 52 d1 Ø12 11,8–14,5 EB505 10 14 12 30 B4030G.T45.02-20.Z1 EB109.CS 10 97 С возможностью T45 балансировки EB508 12 77 60 13,8–16,5 — EB509.CS 12 97 EB508 12 77 15,8–20,0 — EB509.CS 12 97 Walter Capto™ EB106 8 47 8,8–12,5 EB104 8 22 16 100 B3230G.C6.02-45.Z1 EB107.CS 8 87 Ø63,5 d1 Ø16 Стандартное исполнение EB108 10 52 11,8–14,5 EB105 10 24 16 100 80 EB109.CS 10 97 C6 EB508 12 77 13,8–16,5 EB506 12 17 16 36 Ø68 d1 Ø16 B4030G.C6.02-45.Z1 EB509.CS 12 97 С возможностью балансировки EB510 14 87 100 15,8–20,0 EB507 14 17 16 36 EB511.CS 14 117 EB . . . CS = твердосплавный хвостовик Преимущества: высокая жёсткость, отсутствие отжима, компенсация вибрации Сборочные детали d1 = T45 d1 = C6 Обозначение Момент затяжки Обозначение Момент затяжки Винт FS1084 (SW 4) 6,0 Нм FS1085 (SW 5) 10 Нм Винт FS2039 (SW 4) 5,0 Нм FS2240 10 Нм переходника Винт FS1110 (SW 2) 1,0 Нм FS1111 (SW 3) 2,5 Нм удлинителя Винт FS2084 (Torx 7IP) 0,9 Нм FS2084 (Torx 7IP) 0,9 Нм пластины Винт FS2037 (SW 2) 0,5 Нм FS2246 (SW 2) 0,5 Нм балансировочных колец для B4030 B 544 Инструменты для чернового и чистового растачивания
