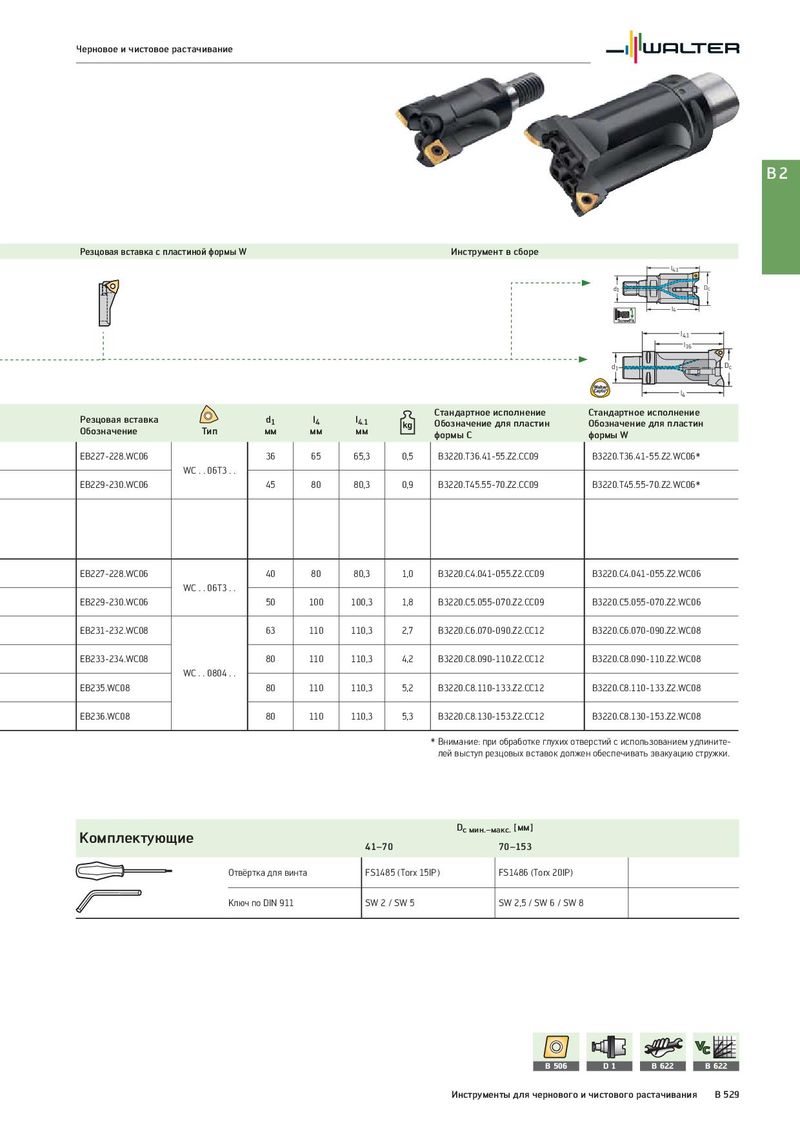

Черновое и чистовое растачивание B2 Резцовая вставка с пластиной формы W Инструмент в сборе l4.1 d1 Dc l4 l4.1 l16 d1 Dc l4 Резцовая вставка d1 l4 l4.1 Стандартное исполнение Стандартное исполнение Обозначение Тип мм мм мм Обозначение для пластин Обозначение для пластин формы C формы W EB227-228.WC06 36 65 65,3 0,5 B3220.T36.41-55.Z2.CC09 B3220.T36.41-55.Z2.WC06* WC . . 06T3 . . EB229-230.WC06 45 80 80,3 0,9 B3220.T45.55-70.Z2.CC09 B3220.T45.55-70.Z2.WC06* EB227-228.WC06 40 80 80,3 1,0 B3220.C4.041-055.Z2.CC09 B3220.C4.041-055.Z2.WC06 WC . . 06T3 . . EB229-230.WC06 50 100 100,3 1,8 B3220.C5.055-070.Z2.CC09 B3220.C5.055-070.Z2.WC06 EB231-232.WC08 63 110 110,3 2,7 B3220.C6.070-090.Z2.CC12 B3220.C6.070-090.Z2.WC08 EB233-234.WC08 80 110 110,3 4,2 B3220.C8.090-110.Z2.CC12 B3220.C8.090-110.Z2.WC08 WC . . 0804 . . EB235.WC08 80 110 110,3 5,2 B3220.C8.110-133.Z2.CC12 B3220.C8.110-133.Z2.WC08 EB236.WC08 80 110 110,3 5,3 B3220.C8.130-153.Z2.CC12 B3220.C8.130-153.Z2.WC08 * Внимание: при обработке глухих отверстий с использованием удлините- лей выступ резцовых вставок должен обеспечивать эвакуацию стружки. Комплектующие Dc мин.–макс. [мм] 41–70 70–153 Отвёртка для винта FS1485 (Torx 15IP) FS1486 (Torx 20IP) Ключ по DIN 911 SW 2 / SW 5 SW 2,5 / SW 6 / SW 8 B 506 D1 B 622 B 622 Инструменты для чернового и чистового растачивания B 529
