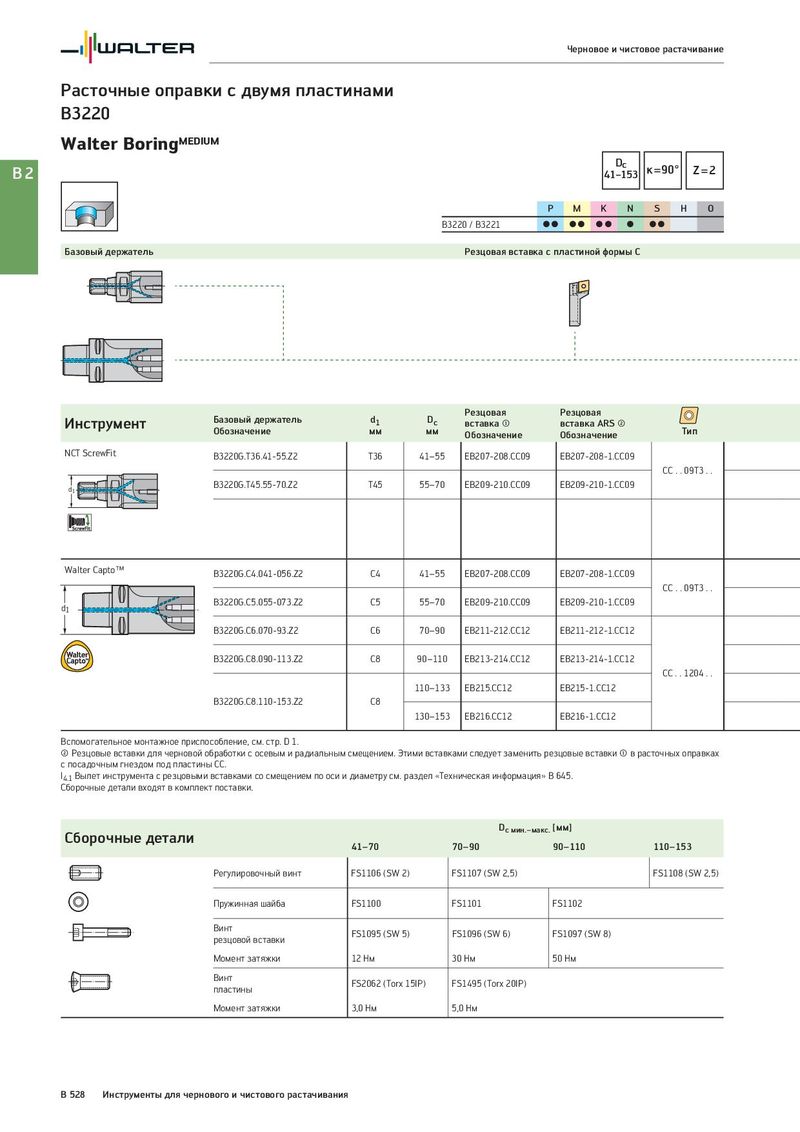

Общий каталог Walter 2017 - страница 1042

Черновое и чистовое растачивание Расточные оправки с двумя пластинами B3220 Walter BoringMEDIUM B2 Dc к=90° Z=2 41−153 P M K N S H O B3220 / B3221 CC CC CC C CC Базовый держатель Резцовая вставка с пластиной формы C Базовый держатель d1 Dc Резцовая Резцовая Инструмент Обозначение мм мм вставка x вставка ARS y Тип Обозначение Обозначение NCT ScrewFit B3220G.T36.41-55.Z2 T36 41–55 EB207-208.CC09 EB207-208-1.CC09 CC . . 09T3 . . d1 B3220G.T45.55-70.Z2 T45 55–70 EB209-210.CC09 EB209-210-1.CC09 Walter Capto™ B3220G.C4.041-056.Z2 C4 41–55 EB207-208.CC09 EB207-208-1.CC09 CC . . 09T3 . . d1 B3220G.C5.055-073.Z2 C5 55–70 EB209-210.CC09 EB209-210-1.CC09 B3220G.C6.070-93.Z2 C6 70–90 EB211-212.CC12 EB211-212-1.CC12 B3220G.C8.090-113.Z2 C8 90–110 EB213-214.CC12 EB213-214-1.CC12 CC . . 1204 . . 110–133 EB215.CC12 EB215-1.CC12 B3220G.C8.110-153.Z2 C8 130–153 EB216.CC12 EB216-1.CC12 Вспомогательное монтажное приспособление, см. стр. D 1. y Резцовые вставки для черновой обработки с осевым и радиальным смещением. Этими вставками следует заменить резцовые вставки x в расточных оправках с посадочным гнездом под пластины CC. l4.1 Вылет инструмента с резцовыми вставками со смещением по оси и диаметру см. раздел «Техническая информация» B 645. Сборочные детали входят в комплект поставки. Dc мин.–макс. [мм] Сборочные детали 41–70 70–90 90–110 110–153 Регулировочный винт FS1106 (SW 2) FS1107 (SW 2,5) FS1108 (SW 2,5) Пружинная шайба FS1100 FS1101 FS1102 Винт FS1095 (SW 5) FS1096 (SW 6) FS1097 (SW 8) резцовой вставки Момент затяжки 12 Нм 30 Нм 50 Нм Винт FS2062 (Torx 15IP) FS1495 (Torx 20IP) пластины Момент затяжки 3,0 Нм 5,0 Нм B 528 Инструменты для чернового и чистового растачивания
