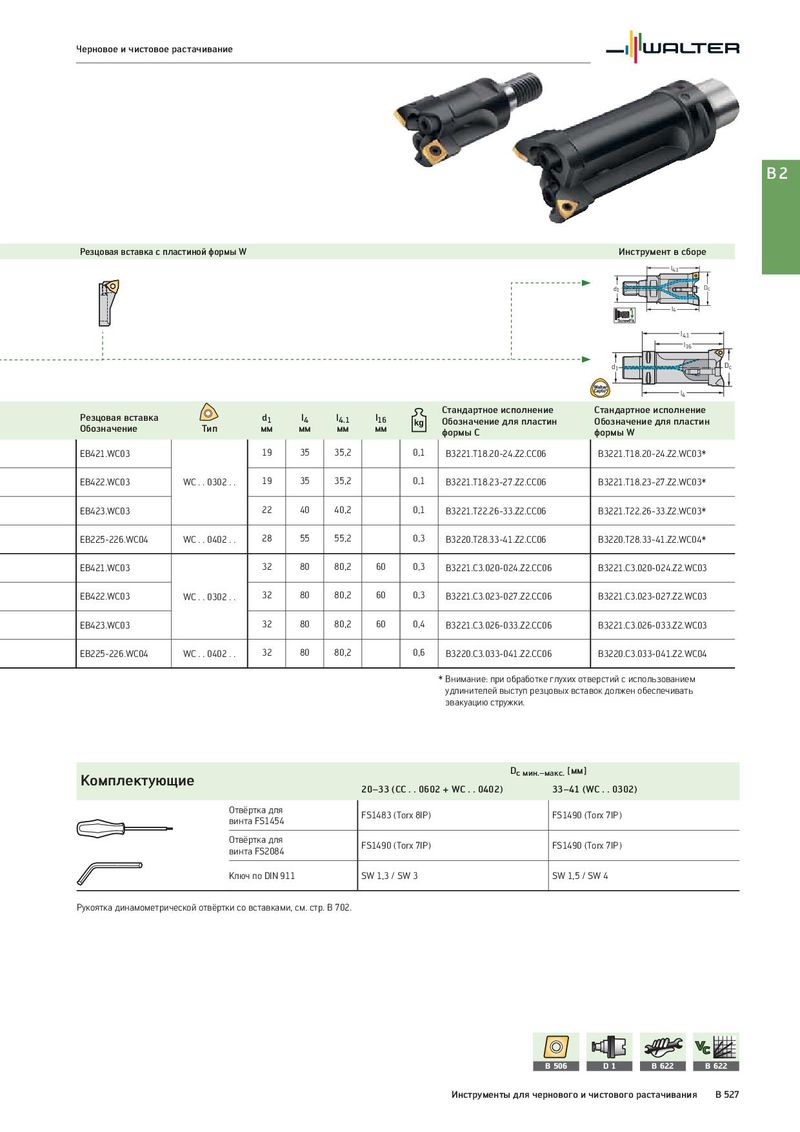

Черновое и чистовое растачивание B2 Резцовая вставка с пластиной формы W Инструмент в сборе l4.1 d1 Dc l4 l4.1 l16 d1 Dc l4 Резцовая вставка d1 l4 l4.1 l16 Стандартное исполнение Стандартное исполнение Обозначение Тип мм мм мм мм Обозначение для пластин Обозначение для пластин формы C формы W EB421.WC03 19 35 35,2 0,1 B3221.T18.20-24.Z2.CC06 B3221.T18.20-24.Z2.WC03* EB422.WC03 WC . . 0302 . . 19 35 35,2 0,1 B3221.T18.23-27.Z2.CC06 B3221.T18.23-27.Z2.WC03* EB423.WC03 22 40 40,2 0,1 B3221.T22.26-33.Z2.CC06 B3221.T22.26-33.Z2.WC03* EB225-226.WC04 WC . . 0402 . . 28 55 55,2 0,3 B3220.T28.33-41.Z2.CC06 B3220.T28.33-41.Z2.WC04* EB421.WC03 32 80 80,2 60 0,3 B3221.C3.020-024.Z2.CC06 B3221.C3.020-024.Z2.WC03 EB422.WC03 WC . . 0302 . . 32 80 80,2 60 0,3 B3221.C3.023-027.Z2.CC06 B3221.C3.023-027.Z2.WC03 EB423.WC03 32 80 80,2 60 0,4 B3221.C3.026-033.Z2.CC06 B3221.C3.026-033.Z2.WC03 EB225-226.WC04 WC . . 0402 . . 32 80 80,2 0,6 B3220.C3.033-041.Z2.CC06 B3220.C3.033-041.Z2.WC04 * Внимание: при обработке глухих отверстий с использованием удлинителей выступ резцовых вставок должен обеспечивать эвакуацию стружки. Комплектующие Dc мин.–макс. [мм] 20–33 (CC . . 0602 + WC . . 0402) 33–41 (WC . . 0302) Отвёртка для FS1483 (Torx 8IP) FS1490 (Torx 7IP) винта FS1454 Отвёртка для FS1490 (Torx 7IP) FS1490 (Torx 7IP) винта FS2084 Ключ по DIN 911 SW 1,3 / SW 3 SW 1,5 / SW 4 Рукоятка динамометрической отвёртки со вставками, см. стр. B 702. B 506 D1 B 622 B 622 Инструменты для чернового и чистового растачивания B 527
