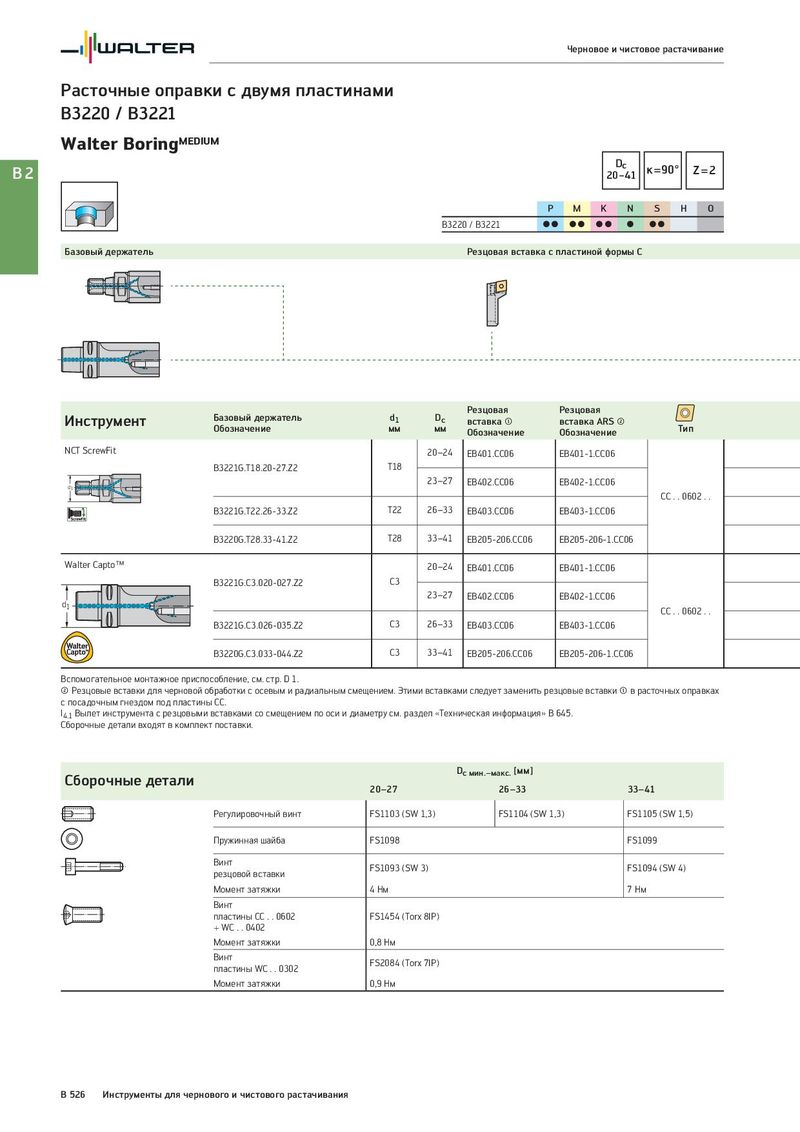

Черновое и чистовое растачивание Расточные оправки с двумя пластинами B3220 / B3221 Walter BoringMEDIUM B2 Dc к=90° Z=2 20−41 P M K N S H O B3220 / B3221 CC CC CC C CC Базовый держатель Резцовая вставка с пластиной формы C Базовый держатель d1 Dc Резцовая Резцовая Инструмент Обозначение мм мм вставка x вставка ARS y Тип Обозначение Обозначение NCT ScrewFit 20–24 EB401.CC06 EB401-1.CC06 B3221G.T18.20-27.Z2 T18 d1 23–27 EB402.CC06 EB402-1.CC06 CC . . 0602 . . B3221G.T22.26-33.Z2 T22 26–33 EB403.CC06 EB403-1.CC06 B3220G.T28.33-41.Z2 T28 33–41 EB205-206.CC06 EB205-206-1.CC06 Walter Capto™ 20–24 EB401.CC06 EB401-1.CC06 B3221G.C3.020-027.Z2 C3 23–27 EB402.CC06 EB402-1.CC06 d1 CC . . 0602 . . B3221G.C3.026-035.Z2 C3 26–33 EB403.CC06 EB403-1.CC06 B3220G.C3.033-044.Z2 C3 33–41 EB205-206.CC06 EB205-206-1.CC06 Вспомогательное монтажное приспособление, см. стр. D 1. y Резцовые вставки для черновой обработки с осевым и радиальным смещением. Этими вставками следует заменить резцовые вставки x в расточных оправках с посадочным гнездом под пластины CC. l4.1 Вылет инструмента с резцовыми вставками со смещением по оси и диаметру см. раздел «Техническая информация» B 645. Сборочные детали входят в комплект поставки. Сборочные детали Dc мин.–макс. [мм] 20–27 26–33 33–41 Регулировочный винт FS1103 (SW 1,3) FS1104 (SW 1,3) FS1105 (SW 1,5) Пружинная шайба FS1098 FS1099 Винт FS1093 (SW 3) FS1094 (SW 4) резцовой вставки Момент затяжки 4 Нм 7 Нм Винт пластины CC . . 0602 FS1454 (Torx 8IP) + WC . . 0402 Момент затяжки 0,8 Нм Винт FS2084 (Torx 7IP) пластины WC . . 0302 Момент затяжки 0,9 Нм B 526 Инструменты для чернового и чистового растачивания
