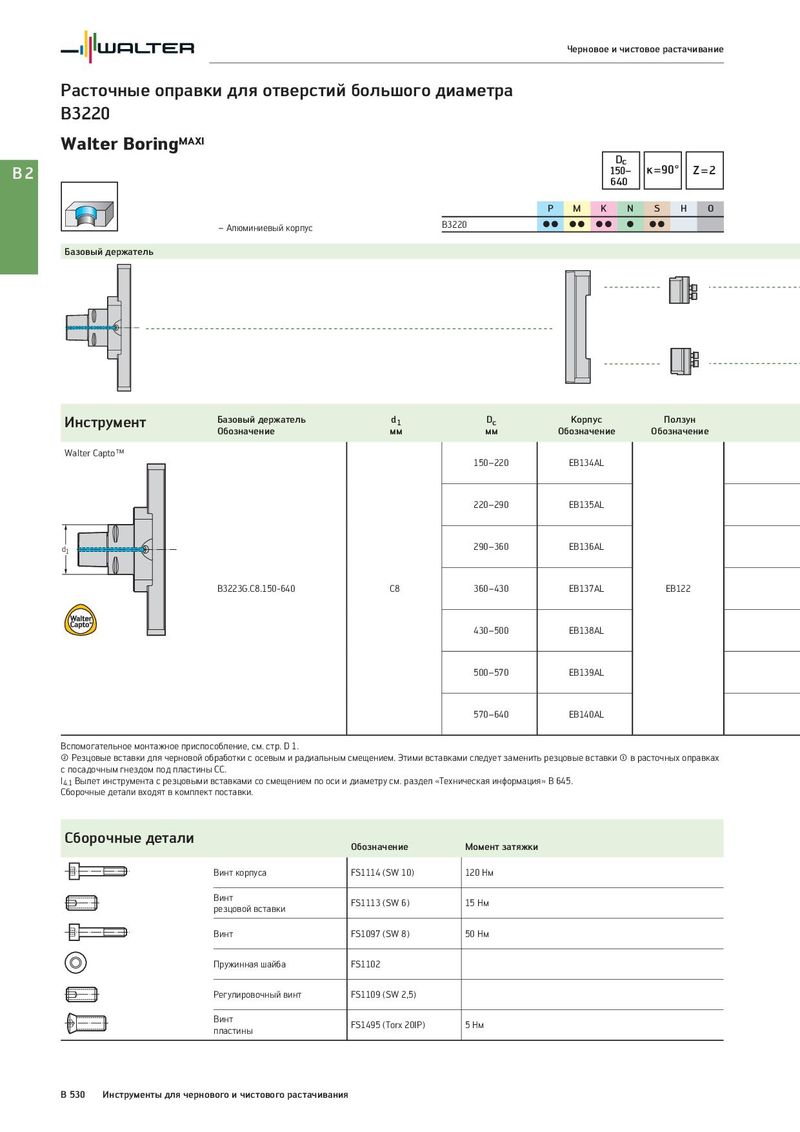

Черновое и чистовое растачивание Расточные оправки для отверстий большого диаметра B3220 Walter BoringMAXI Dc к=90° B2 150− Z=2 640 P M K N S H O – Алюминиевый корпус B3220 CC CC CC C CC Базовый держатель Инструмент Базовый держатель d1 Dc Корпус Ползун Обозначение мм мм Обозначение Обозначение Walter Capto™ 150–220 EB134AL 220–290 EB135AL d1 290–360 EB136AL B3223G.C8.150-640 C8 360–430 EB137AL EB122 430–500 EB138AL 500–570 EB139AL 570–640 EB140AL Вспомогательное монтажное приспособление, см. стр. D 1. y Резцовые вставки для черновой обработки с осевым и радиальным смещением. Этими вставками следует заменить резцовые вставки x в расточных оправках с посадочным гнездом под пластины CC. l4.1 Вылет инструмента с резцовыми вставками со смещением по оси и диаметру см. раздел «Техническая информация» B 645. Сборочные детали входят в комплект поставки. Сборочные детали Обозначение Момент затяжки Винт корпуса FS1114 (SW 10) 120 Нм Винт FS1113 (SW 6) 15 Нм резцовой вставки Винт FS1097 (SW 8) 50 Нм Пружинная шайба FS1102 Регулировочный винт FS1109 (SW 2,5) Винт FS1495 (Torx 20IP) 5 Нм пластины B 530 Инструменты для чернового и чистового растачивания
