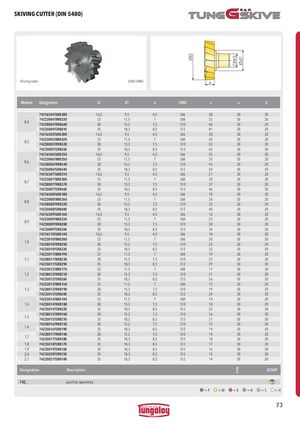

Каталог Tungaloy зубофрезерование - страница 73
Навигация
Общий каталог Tungaloy 2020 - 2021
Каталог Tungaloy инструмент для автоматов швейцарского типа
Каталог Tungaloy глубокое сверление 2
Каталог Tungaloy глубокое сверление 1
Брошюра Tungaloy новая продукция
| ØD | d1 KS | |||||||
| Skiving cutt | er | (DIN 5480) | a | Ø CR | ||||
| Module | Designation | D | d1 | a | CRKS | z | a | b |
| 74Z16504T6RB380 | 16,5 | 9,5 | 4,5 | S06 | 38 | 30 | 20 | |
| 0,4 | 74Z23004T8RB530 74Z28004TRRB660 | 23 28 | 11,5 15,2 | 7 7,5 | S08 S10 | 53 66 | 30 30 | 20 20 |
| 74Z35004TSRB810 | 35 | 18,3 | 8,5 | S12 | 81 | 30 | 20 | |
| 74Z16505T6RB300 | 16,5 | 9,5 | 4,5 | S06 | 30 | 30 | 20 | |
| 0,5 | 74Z23005T8RB420 74Z28005TRRB520 | 23 28 | 11,5 15,2 | 7 7,5 | S08 S10 | 42 52 | 30 30 | 20 20 |
| 74Z35005TSRB650 | 35 | 18,3 | 8,5 | S12 | 65 | 30 | 20 | |
| 74Z16506T6RB250 | 16,5 | 9,5 | 4,5 | S06 | 25 | 30 | 20 | |
| 06 | 74Z23006T8RB350 | 23 | 11,5 | 7 | S08 | 35 | 30 | 20 |
| , | 74Z28006TRRB430 | 28 | 15,2 | 7,5 | S10 | 43 | 30 | 20 |
| 74Z35006TSRB540 | 35 | 18,3 | 8,5 | S12 | 54 | 30 | 20 | |
| 74Z16507T6RB210 | 16,5 | 9,5 | 4,5 | S06 | 21 | 30 | 20 | |
| 07 | 74Z23007T8RB300 | 23 | 11,5 | 7 | S08 | 30 | 30 | 20 |
| , | 74Z28007TRRB370 | 28 | 15,2 | 7,5 | S10 | 37 | 30 | 20 |
| 74Z35007TSRB460 | 35 | 18,3 | 8,5 | S12 | 46 | 30 | 20 | |
| 74Z16508T6RB180 | 16,5 | 9,5 | 4,5 | S06 | 18 | 30 | 20 | |
| 74Z23008T8RB260 | 23 | 11,5 | 7 | S08 | 26 | 30 | 20 | |
| 0,8 | 74Z28008TRRB320 | 28 | 15,2 | 7,5 | S10 | 32 | 30 | 20 |
| 74Z35008TSRB400 | 35 | 18,3 | 8,5 | S12 | 40 | 30 | 20 | |
| 74Z16509T6RB160 | 16,5 | 9,5 | 4,5 | S06 | 16 | 30 | 20 | |
| 74Z23009T8RB230 | 23 | 11,5 | 7 | S08 | 23 | 30 | 20 | |
| 0,9 | 74Z28009TRRB280 | 28 | 15,2 | 7,5 | S10 | 28 | 30 | 20 |
| 74Z35009TSRB360 | 35 | 18,3 | 8,5 | S12 | 36 | 30 | 20 | |
| 74Z16510T6RB140 | 16,5 | 9,5 | 4,5 | S06 | 14 | 30 | 20 | |
| 74Z23010T8RB200 | 23 | 11,5 | 7 | S08 | 20 | 30 | 20 | |
| 1,0 | 74Z28010TRRB250 | 28 | 15,2 | 7,5 | S10 | 25 | 30 | 20 |
| 74Z35010TSRB320 | 35 | 18,3 | 8,5 | S12 | 32 | 30 | 20 | |
| 74Z23011T8RB190 | 23 | 11,5 | 7 | S08 | 19 | 30 | 20 | |
| 1,1 | 74Z28011TRRB230 | 28 | 15,2 | 7,5 | S10 | 23 | 30 | 20 |
| 74Z35011TSRB290 | 35 | 18,3 | 8,5 | S12 | 29 | 30 | 20 | |
| 74Z23012T8RB170 | 23 | 11,5 | 7 | S08 | 17 | 30 | 20 | |
| 1,2 | 74Z28012TRRB210 | 28 | 15,2 | 7,5 | S10 | 21 | 30 | 20 |
| 74Z35012TSRB260 | 35 | 18,3 | 8,5 | S12 | 26 | 30 | 20 | |
| 74Z23013T8RB150 | 23 | 11,5 | 7 | S08 | 15 | 30 | 20 | |
| 1,3 | 74Z28013TRRB190 | 28 | 15,2 | 7,5 | S10 | 19 | 30 | 20 |
| 74Z35013TSRB240 | 35 | 18,3 | 8,5 | S12 | 24 | 30 | 20 | |
| 74Z23014T8RB140 | 23 | 11,5 | 7 | S08 | 14 | 30 | 20 | |
| 1,4 | 74Z28014TRRB180 | 28 | 15,2 | 7,5 | S10 | 18 | 30 | 20 |
| 74Z35014TSRB220 | 35 | 18,3 | 8,5 | S12 | 22 | 30 | 20 | |
| 15 | 74Z28015TRRB160 | 28 | 15,2 | 7,5 | S10 | 16 | 30 | 20 |
| , | 74Z35015TSRB210 | 35 | 18,3 | 8,5 | S12 | 21 | 30 | 20 |
| 1,6 | 74Z28016TRRB150 74Z35016TSRB190 | 28 35 | 15,2 183 | 7,5 85 | S10 S12 | 15 19 | 30 30 | 20 20 |
| 74Z28017TRRB140 | 28 | , 15,2 | , 7,5 | S10 | 14 | 30 | 20 | |
| 1,7 | 74Z35017TSRB180 | 35 | 18,3 | 8,5 | S12 | 18 | 30 | 20 |
| 1,8 | 74Z35018TSRB170 | 35 | 18,3 | 8,5 | S12 | 17 | 30 | 20 |
| 1,9 | 74Z35019TSRB160 | 35 | 18,3 | 8,5 | S12 | 16 | 30 | 20 |
| 2,0 | 74Z35020TSRB150 | 35 | 18,3 | 8,5 | S12 | 15 | 30 | 20 |
| 2,1 | 74Z35021TSRB140 | 35 | 18,3 | 8,5 | S12 | 14 | 30 | 20 |
| Designati | on Descriptio | n | Grade | A35HP | ||||
| 74Z | positivege | ometry | ||||||
| = P = | M = K = N | = S = H |
