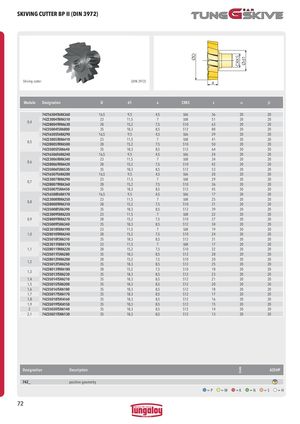

Каталог Tungaloy зубофрезерование - страница 72
Навигация
Общий каталог Tungaloy 2020 - 2021
Каталог Tungaloy инструмент для автоматов швейцарского типа
Каталог Tungaloy глубокое сверление 2
Каталог Tungaloy глубокое сверление 1
Брошюра Tungaloy новая продукция
| ØD | 1 S | |||||||
| Skiving cutte | r | (DIN 3972) | a | Ød CRK | ||||
| Module | Designation | D | d1 | a | CRKS | z | a | b |
| 74Z16504T6RA360 | 16,5 | 9,5 | 4,5 | S06 | 36 | 20 | 20 | |
| 04 | 74Z23004T8RA510 | 23 | 11,5 | 7 | S08 | 51 | 20 | 20 |
| , | 74Z28004TRRA630 | 28 | 15,2 | 7,5 | S10 | 63 | 20 | 20 |
| 74Z35004TSRA800 | 35 | 18,3 | 8,5 | S12 | 80 | 20 | 20 | |
| 74Z16505T6RA290 | 16,5 | 9,5 | 4,5 | S06 | 29 | 20 | 20 | |
| 05 | 74Z23005T8RA410 | 23 | 11,5 | 7 | S08 | 41 | 20 | 20 |
| , | 74Z28005TRRA500 | 28 | 15,2 | 7,5 | S10 | 50 | 20 | 20 |
| 74Z35005TSRA640 | 35 | 18,3 | 8,5 | S12 | 64 | 20 | 20 | |
| 74Z16506T6RA240 | 16,5 | 9,5 | 4,5 | S06 | 24 | 20 | 20 | |
| 74Z23006T8RA340 | 23 | 11,5 | 7 | S08 | 34 | 20 | 20 | |
| 0,6 | 74Z28006TRRA420 | 28 | 15,2 | 7,5 | S10 | 42 | 20 | 20 |
| 74Z35006TSRA530 | 35 | 18,3 | 8,5 | S12 | 53 | 20 | 20 | |
| 74Z16507T6RA200 | 16,5 | 9,5 | 4,5 | S06 | 20 | 20 | 20 | |
| 07 | 74Z23007T8RA290 | 23 | 11,5 | 7 | S08 | 29 | 20 | 20 |
| , | 74Z28007TRRA360 | 28 | 15,2 | 7,5 | S10 | 36 | 20 | 20 |
| 74Z35007TSRA450 | 35 | 18,3 | 8,5 | S12 | 45 | 20 | 20 | |
| 74Z16508T6RA170 | 16,5 | 9,5 | 4,5 | S06 | 17 | 20 | 20 | |
| 08 | 74Z23008T8RA250 | 23 | 11,5 | 7 | S08 | 25 | 20 | 20 |
| , | 74Z28008TRRA310 | 28 | 15,2 | 7,5 | S10 | 31 | 20 | 20 |
| 74Z35008TSRA390 | 35 | 18,3 | 8,5 | S12 | 39 | 20 | 20 | |
| 74Z23009T8RA220 | 23 | 11,5 | 7 | S08 | 22 | 20 | 20 | |
| 0,9 | 74Z28009TRRA270 | 28 | 15,2 | 7,5 | S10 | 27 | 20 | 20 |
| 74Z35009TSRA340 | 35 | 18,3 | 8,5 | S12 | 34 | 20 | 20 | |
| 74Z23010T8RA190 | 23 | 11,5 | 7 | S08 | 19 | 20 | 20 | |
| 1,0 | 74Z28010TRRA240 | 28 | 15,2 | 7,5 | S10 | 24 | 20 | 20 |
| 74Z35010TSRA310 | 35 | 18,3 | 8,5 | S12 | 31 | 20 | 20 | |
| 74Z23011T8RA170 | 23 | 11,5 | 7 | S08 | 17 | 20 | 20 | |
| 1,1 | 74Z28011TRRA220 | 28 | 15,2 | 7,5 | S10 | 22 | 20 | 20 |
| 74Z35011TSRA280 | 35 | 18,3 | 8,5 | S12 | 28 | 20 | 20 | |
| 12 | 74Z28012TRRA200 | 28 | 15,2 | 7,5 | S10 | 20 | 20 | 20 |
| , | 74Z35012TSRA250 | 35 | 18,3 | 8,5 | S12 | 25 | 20 | 20 |
| 13 | 74Z28013TRRA180 | 28 | 15,2 | 7,5 | S10 | 18 | 20 | 20 |
| , | 74Z35013TSRA230 | 35 | 18,3 | 8,5 | S12 | 23 | 20 | 20 |
| 1,4 | 74Z35014TSRA210 | 35 | 18,3 | 8,5 | S12 | 21 | 20 | 20 |
| 1,5 | 74Z35015TSRA200 | 35 | 18,3 | 8,5 | S12 | 20 | 20 | 20 |
| 1,6 | 74Z35016TSRA180 | 35 | 18,3 | 8,5 | S12 | 18 | 20 | 20 |
| 1,7 | 74Z35017TSRA170 | 35 | 18,3 | 8,5 | S12 | 17 | 20 | 20 |
| 1,8 | 74Z35018TSRA160 | 35 | 18,3 | 8,5 | S12 | 16 | 20 | 20 |
| 1,9 | 74Z35019TSRA150 | 35 | 18,3 | 8,5 | S12 | 15 | 20 | 20 |
| 2 | 74Z35020TSRA140 | 35 | 18,3 | 8,5 | S12 | 14 | 20 | 20 |
| 2,1 | 74Z35021TSRA130 | 35 | 18,3 | 8,5 | S12 | 13 | 20 | 20 |
| Designation | Description | Grade A35HP |
| 74Z | positivegeometry | |
| = P = M = K = N = S = H |
