Shaper (DIN 5480) a

Module	Designation	D	d1	a	CRKS	z	a
	74D16504T6RB400	16,5	9,5	4,5	S06	40	30
	74D23004T8RB570	23	11,5	7	S08	57	30
0,4	74D28004TRRB650	28	15,2	7,5	S10	69	30
	74D35004TSRB870	35	18,3	8,5	S12	87	30
	74D16505T6RB320	16,5	9,5	4,5	S06	32	30
	74D23005T8RB450	23	11,5	7	S08	45	30
0,5	74D28005TRRB550	28	15,2	7,5	S10	55	30
	74D35005TSRB690	35	18,3	8,5	S12	69	30
	74D16506T6RB260	16,5	9,5	4,5	S06	26	30
	74D23006T8RB370	23	11,5	7	S08	37	30
0,6	74D28006TRRB460	28	15,2	7,5	S10	46	30
	74D35006TSRB570	35	18,3	8,5	S12	57	30
	74D16507T6RR220	16,5	9,5	4,5	S06	22	30
07	74D23007T8RB320	23	11,5	7	S08	32	30
,	74D28007TRRB390	28	15,2	7,5	S10	39	30
	74D35007TSRB490	35	18,3	8,5	S12	49	30
	74D16508T6RB190	16,5	9,5	4,5	S06	19	30
08	74D23008T8RB280	23	11,5	7	S08	28	30
,	74D28008TRRB340	28	15,2	7,5	S10	34	30
	74D35008TSRB430	35	18,3	8,5	S12	43	30
	74D16509T6RB170	16,5	9,5	4,5	S06	17	30
09	74D23009T8RB240	23	11,5	7	S08	24	30
,	74D28009TRRB300	28	15,2	7,5	S10	30	30
	74D35009TSRB380	35	18,3	8,5	S12	38	30
	74D16510T6RB150	16,5	9,5	4,5	S06	15	30
	74D23010T8RB220	23	11,5	7	S08	22	30
1	74D28010TRRB270	28	15,2	7,5	S10	27	30
	74D35010TSRB340	35	18,3	8,5	S12	34	30
	74D23011T8RB200	23	11,5	7	S08	20	30
1,1	74D28011TRRB240	28	15,2	7,5	S10	24	30
	74D35011TSRB310	35	18,3	8,5	S12	31	30
	74D23012T8RB180	23	11,5	7	S08	18	30
1,2	74D28012TRRB220	28	15,2	7,5	S10	22	30
	74D35012TSRB280	35	18,3	8,5	S12	28	30
	74D23013T8RB170	23	11,5	7	S08	17	30
1,3	74D28013TRRB200	28	15,2	7,5	S10	20	30
	74D35013TSRB260	35	18,3	8,5	S12	26	30
	74D23014T8RB150	23	11,5	7	S08	15	30
1,4	74D28014TRRB190	28	15,2	7,5	S10	19	30
	74D35014TSRB240	35	18,3	8,5	S12	24	30
	74D28015TRRB170	28	15,2	7,5	S10	17	30
1,5	74D35015TRRB220	35	18,3	8,5	S12	22	30
	74D28016TRRB160	28	15,2	7,5	S10	16	30
1,6	74D35016TSRB210	35	18,3	8,5	S12	21	30
17	74D28017TRRB150	28	15,2	7,5	S10	15	30
,	74D35017TSRB190	35	18,3	8,5	S12	19	30
1,8	74D35018TSRB180	35	18,3	8,5	S12	18	30
1,9	74D35019TSRB170	35	18,3	8,5	S12	17	30
2	74D35020TSRB160	35	18,3	8,5	S12	16	30
2,1	74D35020TSRA150	35	18,3	8,5	S12	15	30
Designati	on Description					Grade	A35HP
74D	positivegeometry
					= P	= M = K	= N = S = H

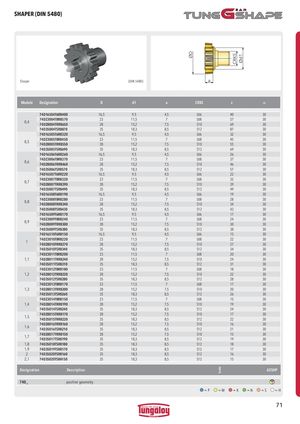

Каталог Tungaloy зубофрезерование - страница 71
