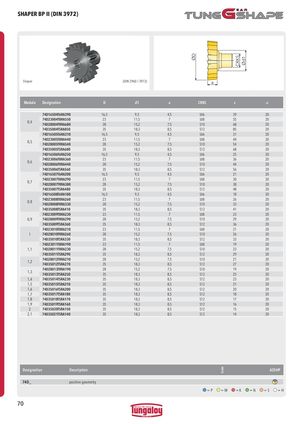

Каталог Tungaloy зубофрезерование - страница 70
Навигация
Общий каталог Tungaloy 2020 - 2021
Каталог Tungaloy инструмент для автоматов швейцарского типа
Каталог Tungaloy глубокое сверление 2
Каталог Tungaloy глубокое сверление 1
Брошюра Tungaloy новая продукция
| ØD | 1 S | ||||||
| Ød CRK | |||||||
| Shaper | (DIN 3960 / 3972) | a | |||||
| Module | Designation | D | d1 | a | CRKS | z | a |
| 74D16504T6RA390 | 16,5 | 9,5 | 4,5 | S06 | 39 | 20 | |
| 04 | 74D23004T8RA550 | 23 | 11,5 | 7 | S08 | 55 | 20 |
| , | 74D28004TRRA680 | 28 | 15,2 | 7,5 | S10 | 68 | 20 |
| 74D35004TSRA850 | 35 | 18,3 | 8,5 | S12 | 85 | 20 | |
| 74D16505T6RA310 | 16,5 | 9,5 | 4,5 | S06 | 31 | 20 | |
| 05 | 74D23005T8RA440 | 23 | 11,5 | 7 | S08 | 44 | 20 |
| , | 74D28005TRRA540 | 28 | 15,2 | 7,5 | S10 | 54 | 20 |
| 74D35005TSRA680 | 35 | 18,3 | 8,5 | S12 | 68 | 20 | |
| 74D16506T6RA250 | 16,5 | 9,5 | 4,5 | S06 | 25 | 20 | |
| 74D23006T8RA360 | 23 | 11,5 | 7 | S08 | 36 | 20 | |
| 0,6 | 74D28006TRRA440 | 28 | 15,2 | 7,5 | S10 | 44 | 20 |
| 74D35006TSRA560 | 35 | 18,3 | 8,5 | S12 | 56 | 20 | |
| 74D16507T6RA200 | 16,5 | 9,5 | 4,5 | S06 | 21 | 20 | |
| 07 | 74D23007T8RA290 | 23 | 11,5 | 7 | S08 | 30 | 20 |
| , | 74D28007TRRA380 | 28 | 15,2 | 7,5 | S10 | 38 | 20 |
| 74D35007TSRA480 | 35 | 18,3 | 8,5 | S12 | 48 | 20 | |
| 74D16508T6RA180 | 16,5 | 9,5 | 4,5 | S06 | 18 | 20 | |
| 08 | 74D23008T8RA260 | 23 | 11,5 | 7 | S08 | 26 | 20 |
| , | 74D28008TRRA330 | 28 | 15,2 | 7,5 | S10 | 33 | 20 |
| 74D35008TSRA410 | 35 | 18,3 | 8,5 | S12 | 41 | 20 | |
| 74D23009T8RA230 | 23 | 11,5 | 7 | S08 | 23 | 20 | |
| 0,9 | 74D28009TRRA290 | 28 | 15,2 | 7,5 | S10 | 29 | 20 |
| 74D35009TSRA360 | 35 | 18,3 | 8,5 | S12 | 36 | 20 | |
| 74D23010T8RA210 | 23 | 11,5 | 7 | S08 | 21 | 20 | |
| 1 | 74D28010TRRA260 | 28 | 15,2 | 7,5 | S10 | 26 | 20 |
| 74D35010TSRA330 | 35 | 18,3 | 8,5 | S12 | 33 | 20 | |
| 74D23011T8RA190 | 23 | 11,5 | 7 | S08 | 19 | 20 | |
| 1,1 | 74D28011TRRA230 | 28 | 15,2 | 7,5 | S10 | 23 | 20 |
| 74D35011TSRA290 | 35 | 18,3 | 8,5 | S12 | 29 | 20 | |
| 12 | 74D28012TRRA210 | 28 | 15,2 | 7,5 | S10 | 21 | 20 |
| , | 74D35012TSRA270 | 35 | 18,3 | 8,5 | S12 | 27 | 20 |
| 13 | 74D28013TRRA190 | 28 | 15,2 | 7,5 | S10 | 19 | 20 |
| , | 74D35013TSRA250 | 35 | 18,3 | 8,5 | S12 | 25 | 20 |
| 1,4 | 74D35014TSRA230 | 35 | 18,3 | 8,5 | S12 | 23 | 20 |
| 1,5 | 74D35015TSRA210 | 35 | 18,3 | 8,5 | S12 | 21 | 20 |
| 1,6 | 74D35016TSRA200 | 35 | 18,3 | 8,5 | S12 | 20 | 20 |
| 1,7 | 74D35017TSRA180 | 35 | 18,3 | 8,5 | S12 | 18 | 20 |
| 1,8 | 74D35018TSRA170 | 35 | 18,3 | 8,5 | S12 | 17 | 20 |
| 1,9 | 74D35019TSRA160 | 35 | 18,3 | 8,5 | S12 | 16 | 20 |
| 2 | 74D35020TSRA150 | 35 | 18,3 | 8,5 | S12 | 15 | 20 |
| 2,1 | 74D35021TSRA140 | 35 | 18,3 | 8,5 | S12 | 14 | 20 |
| Designation | Description | Grade A35HP |
| 74D | positivegeometry | |
| = P = M = K = N = S = H |
