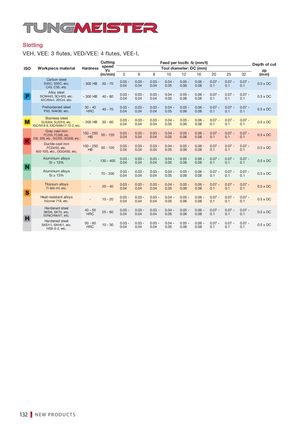

Slotting
VEH, VEE: 3 flutes, VED/VEE: 4 flutes, VEE-I,
| Cutting | Feedpe | r tooth:f | z(mm/t | ) | Depth of cut | ||||||||
| ISO | Workpiece material | Hardness | speed Vc | Tool dia | meter: D | C(mm) | ap | ||||||
| (m/min) | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 25 | 32 | (mm) | |||
| Carbon steel S45C, S55C, etc. C45, C55, etc. | - 300 HB | 50 - 70 | 0.03 - 0.04 | 0.03 - 0.04 | 0.03 - 0.04 | 0.04 - 0.05 | 0.05 - 0.06 | 0.06 - 0.08 | 0.07 - 0.1 | 0.07 - 0.1 | 0.07 - 0.1 | 0.5 x DC | |
| Alloy steel SCM440, SCr420, etc. 42CrMo4, 20Cr4, etc. | - 300 HB | 40 - 80 | 0.03 - 0.04 | 0.03 - 0.04 | 0.03 - 0.04 | 0.04 - 0.05 | 0.05 - 0.06 | 0.06 - 0.08 | 0.07 - 0.1 | 0.07 - 0.1 | 0.07 - 0.1 | 0.5 x DC | |
| Prehardened steel PX5, NAK80, etc. | 30 - 40 HRC | 40 - 70 | 0.03 - 0.04 | 0.03 - 0.04 | 0.03 - 0.04 | 0.04 - 0.05 | 0.05 - 0.06 | 0.06 - 0.08 | 0.07 - 0.1 | 0.07 - 0.1 | 0.07 - 0.1 | 0.5 x DC | |
| X | Stainless steel SUS304, SUS316, etc. 5CrNi18-9, X5CrNiMo17-12-2, etc. | - 200 HB | 30 - 60 | 0.03 - 0.04 | 0.03 - 0.04 | 0.03 - 0.04 | 0.04 - 0.05 | 0.05 - 0.06 | 0.06 - 0.08 | 0.07 - 0.1 | 0.07 - 0.1 | 0.07 - 0.1 | 0.5 x DC |
| Grey cast iron FC250, FC300, etc. 250, 300, etc., GG250, GG300, etc. | 150 - 250 HB | 50 - 120 | 0.03 - 0.04 | 0.03 - 0.04 | 0.03 - 0.04 | 0.04 - 0.05 | 0.05 - 0.06 | 0.06 - 0.08 | 0.07 - 0.1 | 0.07 - 0.1 | 0.07 - 0.1 | 0.5 x DC | |
| Ductile cast iron FCD450, etc. 450-10S, etc., GGG450, etc. | 150 - 250 HB | 50 - 120 | 0.03 - 0.04 | 0.03 - 0.04 | 0.03 - 0.04 | 0.04 - 0.05 | 0.05 - 0.06 | 0.06 - 0.08 | 0.07 - 0.1 | 0.07 - 0.1 | 0.07 - 0.1 | 0.5 x DC | |
| Aluminium alloys Si < 13% | - | 130 - 400 | 0.03 - 0.04 | 0.03 - 0.04 | 0.03 - 0.04 | 0.04 - 0.05 | 0.05 - 0.06 | 0.06 - 0.08 | 0.07 - 0.1 | 0.07 - 0.1 | 0.07 - 0.1 | 0.5 x DC | |
| Aluminium alloys Si ≥ 13% | - | 70 - 200 | 0.03 - 0.04 | 0.03 - 0.04 | 0.03 - 0.04 | 0.04 - 0.05 | 0.05 - 0.06 | 0.06 - 0.08 | 0.07 - 0.1 | 0.07 - 0.1 | 0.07 - 0.1 | 0.5 x DC | |
| Titanium alloys Ti-6Al-4V, etc. | - | 20 - 40 | 0.03 - 0.04 | 0.03 - 0.04 | 0.03 - 0.04 | 0.04 - 0.05 | 0.05 - 0.06 | 0.06 - 0.08 | 0.07 - 0.1 | 0.07 - 0.1 | 0.07 - 0.1 | 0.5 x DC | |
| Heat-resistant alloys Inconel 718, etc. | - | 10 - 20 | 0.03 - 0.04 | 0.03 - 0.04 | 0.03 - 0.04 | 0.04 - 0.05 | 0.05 - 0.06 | 0.06 - 0.08 | 0.07 - 0.1 | 0.07 - 0.1 | 0.07 - 0.1 | 0.5 x DC | |
| Hardened steel SKD6, SKT4, etc. 55NiCrMoV7, etc. | 40 - 50 HRC | 25 - 60 | 0.03 - 0.04 | 0.03 - 0.04 | 0.03 - 0.04 | 0.04 - 0.05 | 0.05 - 0.06 | 0.06 - 0.08 | 0.07 - 0.1 | 0.07 - 0.1 | 0.07 - 0.1 | 0.5 x DC | |
| Hardened steel SKD11, SKH51, etc. HS6-5-2, etc. | 50 - 60 HRC | 10 - 30 | 0.03 - 0.04 | 0.03 - 0.04 | 0.03 - 0.04 | 0.04 - 0.05 | 0.05 - 0.06 | 0.06 - 0.08 | 0.07 - 0.1 | 0.07 - 0.1 | 0.07 - 0.1 | 0.5 x DC |
