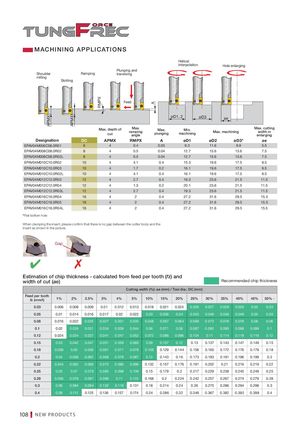

Брошюра Tungaloy новая продукция - страница 108

Каталог Tungaloy глубокое сверление 2

Каталог Tungaloy глубокое сверление 2

Каталог Tungaloy глубокое сверление 1

Каталог Tungaloy глубокое сверление 1

Каталог Tungaloy зубофрезерование

Каталог Tungaloy зубофрезерование

Общий каталог Tungaloy 2020 - 2021

Общий каталог Tungaloy 2020 - 2021

Каталог Tungaloy инструмент для автоматов швейцарского типа

Каталог Tungaloy инструмент для автоматов швейцарского типа

MACHINING APPLICATIONS

PMX PMX Shoulder milling Slotting	Ramping	RMPX Plun trav	ging and ersing Feed	A	øD1,2 Helical interpol	øD3 ation	ae Hole enlarging
A A		Max. depth of cut	Max. ramping angle	Max. plunging	Min. machin	Ma ing	x. machining	Max. cutting width in enlarging
Designation	DC	APMX	RMPX	A	øD1	øD2	øD3	ae
EPAV04M006C06.0R01	6	4	0.4	0.03	9.3	11.6	9.9	5.5
EPAV04M008C08.0R02	8	4	0.5	0.04	12.7	15.6	13.6	7.5
EPAV04M008C08.0R02L	8	4	0.5	0.04	12.7	15.6	13.6	7.5
EPAV04M010C10.0R02	10	4	4.1	0.4	15.3	19.6	17.5	9.5
EPAV04M010C10.0R03	10	4	1.7	0.2	16.1	19.6	17.5	9.5
EPAV04M010C10.0R02L	10	4	4.1	0.4	16.1	19.6	17.5	9.5
EPAV04M012C12.0R03	12	4	2.7	0.4	19.3	23.6	21.5	11.5
EPAV04M012C12.0R04	12	4	1.3	0.2	20.1	23.6	21.5	11.5
EPAV04M012C12.0R03L	12	4	2.7	0.4	19.3	23.6	21.5	11.5
EPAV04M016C16.0R04	16	4	2	0.4	27.2	31.6	29.5	15.5
EPAV04M016C16.0R05	16	4	2	0.4	27.2	31.6	29.5	15.5
EPAV04M016C16.0R04L	16	4	2	0.4	27.2	31.6	29.5	15.5

*Flat bottom hole When clamping the insert, please confirm that there is no gap between the cutter body and the insert as shown in the picture.

Gap

Estimation of chip thickness - calculated from feed per tooth (fz) and

width of cut (ae) Recommended chip thickness

Feed per tooth						Cutting wi	dth (%):	ae (mm) /	Tool dia.:	DC (mm)
fz (mm/t)	1%	2%	2.5%	3%	4%	5%	10%	15%	20%	25%	30%	35%	40%	45%	50% -
0.03	0.006	0.008	0.009	0.01	0.012	0.013	0.018	0.021	0.024	0.026	0.027	0.029	0.029	0.03	0.03
0.05	0.01	0.014	0.016	0.017	0.02	0.022	0.03	0.036	0.04	0.043	0.046	0.048	0.049	0.05	0.05
0.08	0.016	0.022	0.025	0.027	0.031	0.035	0.048	0.057	0.064	0.069	0.073	0.076	0.078	0.08	0.08
0.1	0.02	0.028	0.031	0.034	0.039	0.044	0.06	0.071	0.08	0.087	0.092	0.095	0.098	0.099	0.1
0.12	0.024	0.034	0.037	0.041	0.047	0.052	0.072	0.086	0.096	0.104	0.11	0.114	0.118	0.119	0.12
0.15	0.03	0.042	0.047	0.051	0.059	0.065	0.09	0.107	0.12	0.13	0.137	0.143	0.147	0.149	0.15
0.18	0.036	0.05	0.056	0.061	0.071	0.078	0.108	0.129	0.144	0.156	0.165	0.172	0.176	0.179	0.18
0.2	0.04	0.056	0.062	0.068	0.078	0.087	0.12	0.143	0.16	0.173	0.183	0.191	0.196	0.199	0.2
0.22	0.044	0.062	0.069	0.075	0.086	0.096	0.132	0.157	0.176	0.191	0.202	0.21	0.216	0.219	0.22
0.25	0.05	0.07	0.078	0.085	0.098	0.109	0.15	0.179	0.2	0.217	0.229	0.238	0.245	0.249	0.25
0.28	0.056	0.078	0.087	0.096	0.11	0.122	0.168	0.2	0.224	0.242	0.257	0.267	0.274	0.279	0.28
0.3	0.06	0.084	0.094	0.102	0.118	0.131	0.18	0.214	0.24	0.26	0.275	0.286	0.294	0.298	0.3
0.4	0.08	0.112	0.125	0.136	0.157	0.174	0.24	0.286	0.32	0.346	0.367	0.382	0.392	0.398	0.4
