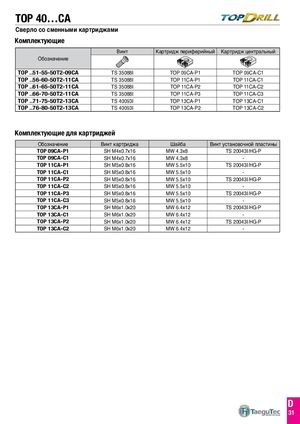

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 98

Предыдущая страница Следующая страница

Навигация

Комплектующие

ВинтКартридж периферийныйКартриджцентральный
Обозначение
TOP ..51-55-50T2-09CATS 35088ITOP 09CA-P1TOP 09CA-C1
TOP ..56-60-50T2-11CATS 35088ITOP 11CA-P1TOP 11CA-C1
TOP ..61-65-50T2-11CATS 35088ITOP 11CA-P2TOP 11CA-C2
TOP ..66-70-50T2-11CATS 35088ITOP 11CA-P3TOP 11CA-C3
TOP ..71-75-50T2-13CATS 40093ITOP 13CA-P1TOP 13CA-C1
TOP ..76-80-50T2-13CATS 40093ITOP 13CA-P2TOP 13CA-C2

Комплектующие для картриджей

ОбозначениеВинт картриджаШайбаВинтустановочной пластины
TOP 09CA-P1SH M4x0.7x16MW 4.3x8TS 20043I/HG-P
TOP 09CA-C1SH M4x0.7x16MW 4.3x8-
TOP 11CA-P1SH M5x0.8x16MW 5.5x10TS 20043I/HG-P
TOP 11CA-C1SH M5x0.8x16MW 5.5x10-
TOP 11CA-P2SH M5x0.8x16MW 5.5x10TS 20043I/HG-P
TOP 11CA-C2SH M5x0.8x16MW 5.5x10-
TOP 11CA-P3SH M5x0.8x16MW 5.5x10TS 20043I/HG-P
TOP 11CA-C3SH M5x0.8x16MW 5.5x10-
TOP 13CA-P1SH M6x1.0x20MW 6.4x12TS 20043I/HG-P
TOP 13CA-C1SH M6x1.0x20MW 6.4x12-
TOP 13CA-P2SH M6x1.0x20MW 6.4x12TS 20043I/HG-P
TOP 13CA-C2SH M6x1.0x20MW 6.4x12-
