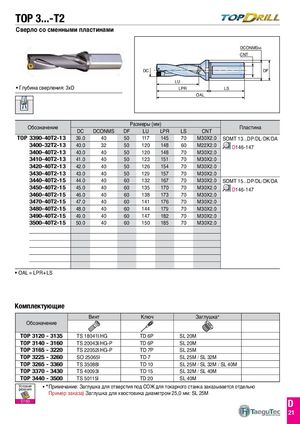

DC LU
Глубина сверления: 3xD LPR LS
OAL
DCONMSh6 CNT DF
| Ра | змеры(м | м) | |||||||
| DC | DCONMS | DF | LU | LPR | LS | CNT | |||
| TOP | 3390-40T2-13 | 39.0 | 40 | 50 | 117 | 145 | 70 | M30X2.0 | SOMT 13...DP/DL/DK/DA |
| 3400-32T2-13 | 40.0 | 32 | 50 | 120 | 148 | 60 | M22X2.0 | D146-147 | |
| 3400-40T2-13 | 40.0 | 40 | 50 | 120 | 148 | 70 | M30X2.0 | ||
| 3410-40T2-13 | 41.0 | 40 | 50 | 123 | 151 | 70 | M30X2.0 | ||
| 3420-40T2-13 | 42.0 | 40 | 50 | 126 | 154 | 70 | M30X2.0 | ||
| 3430-40T2-13 | 43.0 | 40 | 50 | 129 | 157 | 70 | M30X2.0 | ||
| 3440-40T2-15 | 44.0 | 40 | 60 | 132 | 167 | 70 | M30X2.0 | SOMT 15...DP/DL/DK/DA | |
| 3450-40T2-15 | 45.0 | 40 | 60 | 135 | 170 | 70 | M30X2.0 | D146-147 | |
| 3460-40T2-15 | 46.0 | 40 | 60 | 138 | 173 | 70 | M30X2.0 | ||
| 3470-40T2-15 | 47.0 | 40 | 60 | 141 | 176 | 70 | M30X2.0 | ||
| 3480-40T2-15 | 48.0 | 40 | 60 | 144 | 179 | 70 | M30X2.0 | ||
| 3490-40T2-15 | 49.0 | 40 | 60 | 147 | 182 | 70 | M30X2.0 | ||
| 3500-40T2-15 | 50.0 | 40 | 60 | 150 | 185 | 70 | M30X2.0 |
- OAL = LPR+LS
Комплектующие
| Винт | Ключ | Заглушка⁎ | |
| Обозначение | |||
| TOP 3120- 3135 | TS 18041I/HG | TD 6P | SL 20M |
| TOP 3140- 3160 | TS 20043I/HG-P | TD 6P | SL 20M |
| TOP 3165- 3220 | TS 22052I/HG-P | TD 7P | SL 25M |
| TOP 3225- 3260 | SO 25065I | TD 7 | SL 25M / SL 32M |
| TOP 3265- 3360 | TS 35088I | TD 10 | SL 25M / SL 32M / SL 40M |
| TOP 3370- 3430 | TS 40093I | TD 15 | SL 32M / SL 40M |
| TOP 3440 -3500 | TS 50115I | TD 20 | SL 40M |
