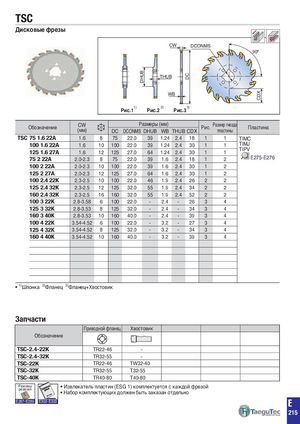

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 528
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
TSC 플런징 가공 경사각 측면 가공 및 챔퍼 가공 평면 가공 카운터 보링
A type KR type K type
| Рис.1 1) | DHUB Рис. | C W THUB 2 2) | W B Рис.3 | DC DC 3) | ONMS | 90º CDX | |||||
| Обозначение | CW | Размеры | (мм) | Рис | Размер гнезда | Пластина | |||||
| (мм) | DC | DCONMS | DHUB | WB | THUB | CDX | . | пластины | |||
| TSC 75 1.6 22A | 1.6 | 8 | 75 | 22.0 | 39 | 1.24 | 2.4 | 18 | 1 | 1 | TIMC |
| 100 1.6 22A | 1.6 | 10 | 100 | 22.0 | 39 | 1.24 | 2.4 | 30 | 1 | 1 | TIMJ |
| 125 1.6 27A | 1.6 | 12 | 125 | 27.0 | 64 | 1.24 | 2.4 | 30 | 1 | 1 | TIPV |
| 75 2 22A | 2.0-2.3 | 8 | 75 | 22.0 | 39 | 1.6 | 2.4 | 18 | 1 | 2 | E275-E276 |
| 100 2 22A | 2.0-2.3 | 10 | 100 | 22.0 | 39 | 1.6 | 2.4 | 30 | 1 | 2 | |
| 125 2 27A | 2.0-2.3 | 12 | 125 | 27.0 | 64 | 1.6 | 2.4 | 30 | 1 | 2 | |
| 100 2.4 22K | 2.3-2.5 | 10 | 100 | 22.0 | 46 | 1.9 | 2.4 | 26 | 2 | 2 | |
| 125 2.4 32K | 2.3-2.5 | 12 | 125 | 32.0 | 55 | 1.9 | 2.4 | 34 | 2 | 2 | |
| 160 2.4 32K | 2.3-2.5 | 16 | 160 | 32.0 | 55 | 1.9 | 2.4 | 52 | 2 | 2 | |
| 100 3 22K | 2.8-3.58 | 6 | 100 | 22.0 | - | 2.4 | - | 26 | 3 | 4 | |
| 125 3 32K | 2.8-3.53 | 8 | 125 | 32.0 | - | 2.4 | - | 34 | 3 | 4 | |
| 160 3 40K | 2.8-3.53 | 10 | 160 | 40.0 | - | 2.4 | - | 39 | 3 | 4 | |
| 100 4 22K | 3.54-4.52 | 6 | 100 | 22.0 | - | 3.2 | - | 27 | 3 | 4 | |
| 125 4 32K | 3.54-4.52 | 8 | 125 | 32.0 | - | 3.2 | - | 34 | 3 | 4 | |
| 160 4 40K | 3.54-4.52 | 10 | 160 | 40.0 | - | 3.2 | - | 39 | 3 | 4 |
- 1)Шпонка 2)Фланец 3)Фланец+Хвостовик
Запчасти
| Приводнойфланец | Хвостовик | |
| Обозначение | ||
| TSC-2.4-22K | TR22-46 | - |
| TSC-2.4-32K | TR32-55 | - |
| TSC-22K | TR22-46 | TW32-40 |
| TSC-32K | TR32-55 | T32-55 |
| TSC-40K | TR40-80 | T40-80 |
TaeguTec Industry 4.0 Режимы Извлекатель пластин (ESG 1) комплектуется с каждой фрезой резания Набор комплектующих должен быть заказан отдельно
