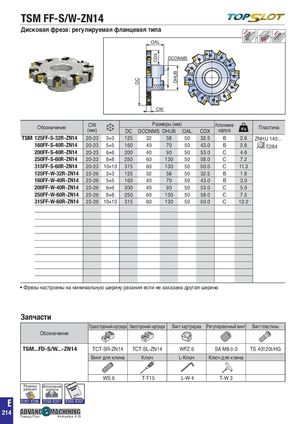

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 527
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
Дисковая фреза: регулируемая фланцевая типа
OAL
직각 측면 가공Shouldering DCONMS
플런징 가공Side plunging
직선 램핑Straight ramping 헬리컬 램핑Helical ramping
경사각 측면 가공 및 챔퍼 가공Slanted shoulder & chamfer 평면 가공Facing
| 홈 가공Slotting 고이송 가공측면 홈 가공 | T홈 가공 | 프로파일 가공 | 코어 가공 | 드릴 밀 | 캐비티 가공스텝 다운 | |
| High feed millingSide slotting | T slotting Profiling | Core millingDrill mill | Cavity millingStep down |
카운터 보링Counter boring
| 고이송 가공 | T홈 가공 | 코어 가공 | 캐비티 가공 |
| High feed milling | T slotting | Core milling | Cavity milling |
| 측면 홈 가공Side slotting | 프로파일 가공Profiling | 드릴 밀Drill mill | 스텝 다운Step down | |
| CW |
| CW | Размеры (мм) | Исполнение | ||
| Обозначение | (мм) | корпуса | Пластина |
| DC DCONMS DHUB OAL고이송 가공 | T홈 가공CDX | 코어 가공 | 캐비티 가공 | |
| High feed milling | T slotting | Core milling | Cavity milling |
| TSM 125FF-S-32R-ZN14 | 20-23 | 3+3 | 125 | 32 | 58 | 50 | 32.5 | B | ZNHU 140... 2.6 |
| 160FF-S-40R-ZN14 | 20-23 | 5+5 | 160 | 40 | 70 | 50 | 43.0 | B | E284 2.8 |
| 200FF-S-40R-ZN14 | 20-23 | 6+6 | 200 | 40 | 90 | 50 | 53.0 | C | 4.6 |
| 250FF-S-60R-ZN14 | 20-23 | 8+8 | 250 | 60 | 130 | 50 | 58.0 | C | 7.2 |
| 315FF-S-60R-ZN14 | 20-23 10+10 315 | 60 | 130 | 50 | 90.0 | C | 11.3 | ||
| 125FF-W-32R-ZN14 | 23-26 | 3+3 | 125 | 32 | 58 | 50 | 32.5 | B | 1.8 |
| 160FF-W-40R-ZN14 | 23-26 | 5+5 | 160 | 40 | 70 | 50 | 43.0 | B | 3.0 |
| 200FF-W-40R-ZN14 | 23-26 | 6+6 | 200 | 40 | 90 | 50 | 53.0 | C | 5.0 |
| 250FF-W-60R-ZN14 | 23-26 | 8+8 | 250 | 60 | 130 | 50 | 58.0 | C | 7.5 |
| 315FF-W-60R-ZN14 | 23-26 10+10 315 | 60 | 130 | 50 | 90.0 | C | 12.2 |
- Фрезы настроены на минимальную ширину резания если не заказана другая ширина
Запчасти
| Правосторонний картридж | Левосторонний картридж | Винт картриджа | Регулировочный винт | Винт пластины | |
| Обозначение | |||||
| TSM...FD-S/W...-ZN14 | TCT-SR-ZN14 | TCT-SL-ZN14 | WFZ 6 | SA M8-9.0 | TS 40120I/HG |
| Винтдля клина | Ключ | L-Ключ | Ключдля клина | ||
| WS 6 | T-T15 | L-W 4 | T-W 3 | ||
| Industry 4.0 TaeguTec E290-E291 Исполнение корпуса E287-E289 Режимы резания E299-E301 |
