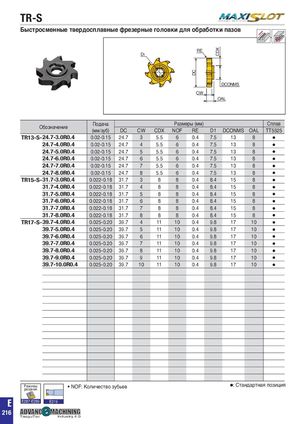

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 529

TR-S
플런징 가공 경사각 측면
Side plunging Slanted sho
측면 홈 가공 프로파일 가공 드릴 밀
Side slotting Profiling Drill mill


Быстросменные твердосплавные фрезерные головки для обработки пазов
측면 홈 가공 프로파일
고이송 가공 T홈 가공 코어 가공
Side slotting Profilin
High feed milling T slotting Core milling

RE


CDX
D1


DC
고이송 가공 T홈 가공
High feed milling T slotti


DCONMS
CW
OAL


Подача Размеры (мм) Сплав
Обозначение
(мм/зуб) DC CW CDX NOF RE D1 DCONMS OAL TT5525
TR13-S-24.7-3.0R0.4 0.02-0.15 24.7 3 5.5 6 0.4 7.5 13 8 
24.7-4.0R0.4 0.02-0.15 24.7 4
D1
5.5 6 0.4
RE
7.5 13 8 
24.7-5.0R0.4 0.02-0.15 24.7 5 5.5 6 0.4 7.5 13 8  D1
24.7-6.0R0.4 0.02-0.15 24.7 6 5.5 6 0.4 7.5 13 8 
24.7-7.0R0.4 0.02-0.15 24.7 7 5.5 6 0.4 7.5 13 8 
DC
DCONMS
24.7-8.0R0.4 0.02-0.15 24.7 8 5.5 6 0.4 7.5 13 8 
TR15-S-31.7-3.0R0.4 0.022-0.18 31.7 3 8 8 0.4 8.4 15 8 
31.7-4.0R0.4 0.022-0.18 31.7 4 8 8 0.4
APMX
8.4 15 8 
31.7-5.0R0.4 0.022-0.18 31.7 5 8 8 0.4 8.4
OAL
15 8 
31.7-6.0R0.4 0.022-0.18 31.7 6 8 8 0.4 8.4 15 8 
31.7-7.0R0.4 0.022-0.18 31.7 7 8 8 0.4 8.4 15 8 
31.7-8.0R0.4 0.022-0.18 31.7 8 8 8 0.4 8.4 15 8 
TR17-S-39.7-4.0R0.4 0.025-0.20 39.7 4 11 10 0.4 9.8 17 10 
39.7-5.0R0.4 0.025-0.20 39.7 5 11 10 0.4 9.8 17 10 
39.7-6.0R0.4 0.025-0.20 39.7 6 11 10 0.4 9.8 17 10 
39.7-7.0R0.4 0.025-0.20 39.7 7 11 10 0.4 9.8 17 10 
39.7-8.0R0.4 0.025-0.20 39.7 8 11 10 0.4 9.8 17 10 
39.7-9.0R0.4 0.025-0.20 39.7 9 11 10 0.4 9.8 17 10 
39.7-10.0R0.4 0.025-0.20 39.7 10 11 10 0.4 9.8 17 10 


TaeguTec Industry 4.0
Режимы • NOF: Количество зубьев : Стандартная позиция
резания
TaeguTec Industry 4.0
E E287-E289 E219
216 TaeguTec Industry 4.0
