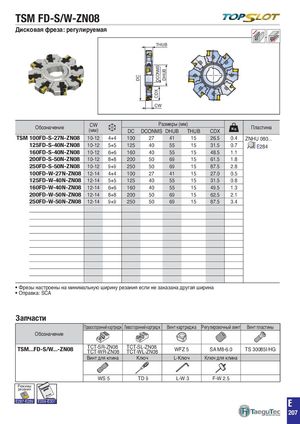

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 520
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
| THUB | 직각 측면 가공 | 직선 램핑 | 헬리컬 램핑 | 홈 가공 | ||||
| Shouldering | Straight ramping | Helical ramping | Slotting | 측면 홈 가공Side slotting | 프로파일 가공Profiling | 드릴 밀Drill mill | 스텝 다운Step down |
플런징 가공Side plunging 경사각 측면 가공 및 챔퍼 가공Slanted shoulder & chamfer 평면 가공Facing 카운터 보링Counter boring
| 고이송 가공 | T홈 가공 | 코어 가공 | 캐비티 가공 |
| High feed milling | T slotting | Core milling | Cavity milling |
측면 홈 가공Side slotting 프로파일 가공Profiling 드릴 밀Drill mill 스텝 다운Step down
CW
| Обозначение | CW | Ра | змеры(м | м) | Пластина | |||||
| (мм) | DC | DCONMS | DHUB | THUB | CDX | |||||
| TSM | 100FD-S-27N-ZN08 | 10-12 | 4+4 | 100 | 27 | 41 | 15 | 26.5 | 0.4 | ZNHU 080... |
| 125FD-S-40N-ZN08 | 10-12 | 5+5 | 125 | 40 | 55 | 15 | 31.5 | 0.7 | E284 | |
| 160FD-S-40N-ZN08 | 10-12 | 6+6 | 160 | 40 | 55 | 15 | 48.5 | 1.1 | ||
| 200FD-S-50N-ZN08 | 10-12 | 8+8 | 200 | 50 | 69 | 15 | 61.5 | 1.8 | ||
| 250FD-S-50N-ZN08 | 10-12 | 9+9 | 250 | 50 | 69 | 15 | 87.5 | 2.8 | ||
| 100FD-W-27N-ZN08 | 12-14 | 4+4 | 100 | 27 | 41 | 15 | 27.0 | 0.5 | ||
| 125FD-W-40N-ZN08 | 12-14 | 5+5 | 125 | 40 | 55 | 15 | 31.5 | 0.8 | ||
| 160FD-W-40N-ZN08 | 12-14 | 6+6 | 160 | 40 | 55 | 15 | 49.5 | 1.3 | ||
| 200FD-W-50N-ZN08 | 12-14 | 8+8 | 200 | 50 | 69 | 15 | 62.5 | 2.1 | ||
| 250FD-W-50N-ZN08 | 12-14 | 9+9 | 250 | 50 | 69 | 15 | 87.5 | 3.4 |
- Фрезы настроены на минимальную ширину резания если не заказана другая ширина
- Оправка: SCA
Запчасти
| Правосторонний картридж | Левосторонний картридж | Винт картриджа | Регулировочный винт | Винт пластины | |
| Обозначение | |||||
| TSM...FD-S/W...-ZN08 | TCT-SR-ZN08 TCT-WR-ZN08 | TCT-SL-ZN08 TCT-WL-ZN08 | WFZ 5 | SA M8-6.0 | TS 30085I/HG |
| Винтдля клина | Ключ | L-Ключ | Ключдля клина | ||
| WS 5 | TD 9 | L-W 3 | F-W 2.5 | ||
| E299-E301 E287-E289 Режимы резания |
