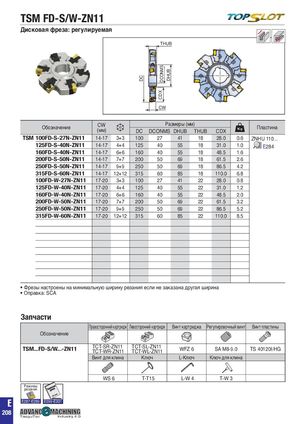

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 521
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
THUB
| 직각 측면 가공Shouldering | 직선 램핑Straight ramping | 헬리컬 램핑Helical ramping | 홈 가공Slotting | 측면 홈 가공 | 프로파일 가공 | 드릴 밀 | 스텝 다운 |
| Side slotting | Profiling | Drill mill | Step down |
플런징 가공Side plunging 경사각 측면 가공 및 챔퍼 가공Slanted shoulder & chamfer 평면 가공Facing 카운터 보링Counter boring
| 고이송 가공 | T홈 가공 | 코어 가공 | 캐비티 가공 |
| High feed milling | T slotting | Core milling | Cavity milling |
측면 홈 가공Side slotting 프로파일 가공Profiling 드릴 밀Drill mill 스텝 다운Step down
CW
| Обозначение | CW | Ра | змеры(м | м) | Пластина | |||||
| (мм) | DC | DCONMS | DHUB | THUB | CDX | |||||
| TSM | 100FD-S-27N-ZN11 | 14-17 | 3+3 | 100 | 27 | 41 | 18 | 28.0 | 0.6 | ZNHU 110... |
| 125FD-S-40N-ZN11 | 14-17 | 4+4 | 125 | 40 | 55 | 18 | 31.0 | 1.0 | E284 | |
| 160FD-S-40N-ZN11 | 14-17 | 6+6 | 160 | 40 | 55 | 18 | 48.5 | 1.6 | ||
| 200FD-S-50N-ZN11 | 14-17 | 7+7 | 200 | 50 | 69 | 18 | 61.5 | 2.6 | ||
| 250FD-S-50N-ZN11 | 14-17 | 9+9 | 250 | 50 | 69 | 18 | 86.5 | 4.2 | ||
| 315FD-S-60N-ZN11 | 14-17 | 12+12 | 315 | 60 | 85 | 18 | 110.0 | 6.8 | ||
| 100FD-W-27N-ZN11 | 17-20 | 3+3 | 100 | 27 | 41 | 22 | 28.0 | 0.8 | ||
| 125FD-W-40N-ZN11 | 17-20 | 4+4 | 125 | 40 | 55 | 22 | 31.0 | 1.2 | ||
| 160FD-W-40N-ZN11 | 17-20 | 6+6 | 160 | 40 | 55 | 22 | 48.5 | 2.0 | ||
| 200FD-W-50N-ZN11 | 17-20 | 7+7 | 200 | 50 | 69 | 22 | 61.5 | 3.2 | ||
| 250FD-W-50N-ZN11 | 17-20 | 9+9 | 250 | 50 | 69 | 22 | 86.5 | 5.2 | ||
| 315FD-W-60N-ZN11 | 17-20 | 12+12 | 315 | 60 | 85 | 22 | 110.0 | 8.5 |
- Фрезы настроены на минимальную ширину резания если не заказана другая ширина
- Оправка: SCA
Запчасти
| Правосторонний картридж | Левосторонний картридж | Винт картриджа | Регулировочный винт | Винт пластины | |
| Обозначение | |||||
| TSM...FD-S/W...-ZN11 | TCT-SR-ZN11 TCT-WR-ZN11 | TCT-SL-ZN11 TCT-WL-ZN11 | WFZ 6 | SA M8-9.0 | TS 40120I/HG |
| Винтдля клина | Ключ | L-Ключ | Ключдля клина | ||
| WS 6 | T-T15 | L-W 4 | T-W 3 |
