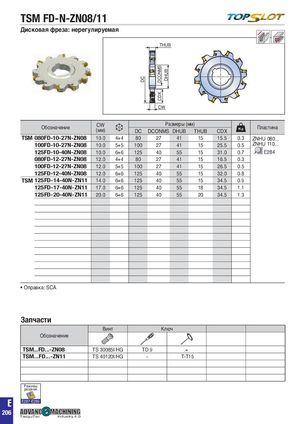

TSM FD-N-ZN08/11
THUB
| 직각 측면 가공 | 직선 램핑 | 헬리컬 램핑 | 홈 가공 | 측면 홈 가공 | 프로파일 가공 | 드릴 밀 | 스텝 다운 |
| Shouldering | Straight ramping | Helical ramping | Slotting | Side slotting | Profiling | Drill mill | Step down |
| 플런징 가공 | 경사각 측면 가공 및 챔퍼 가공 | 평면 가공 | 카운터 보링 |
| Side plunging | Slanted shoulder & chamfer | Facing | Counter boring |
| 고이송 가공 | T홈 가공 | 코어 가공 | 캐비티 가공 |
| High feed milling | T slotting | Core milling | Cavity milling |
| | | 측면 홈 가공Side slotting | 프로파일 가공Profiling | 드릴 밀Drill mill | 스텝 다운Step down |
| CW | | | | | |
| CW | | Размеры (мм) | | | | |
Обозначение (мм) Пластина
| | | DC DCONMS DHUB | | | THUB | CDX | | |
| | | | | | 고이송 가공 | T홈 가공 | 코어 가공 | 캐비티 가공 |
| | | | | | High feed milling | T slotting | Core milling | Cavity milling |
| TSM 080FD-10-27N-ZN08 | 10.0 | 4+4 | 80 | 27 | 41 | 15 | 15.5 | 0.3 | ZNHU 080... |
| 100FD-10-27N-ZN08 | 10.0 | 5+5 | 100 | 27 | 41 | 15 | 25.5 | 0.5 | ZNHU 110... |
| 125FD-10-40N-ZN08 | 10.0 | 6+6 | 125 | 40 | 55 | 15 | 31.0 | 0.7 | E284 |
| 080FD-12-27N-ZN08 | 12.0 | 4+4 | 80 | 27 | 41 | 15 | 16.5 | 0.3 | |
| 100FD-12-27N-ZN08 | 12.0 | 5+5 | 100 | 27 | 41 | 15 | 26.5 | 0.5 | |
| 125FD-12-40N-ZN08 | 12.0 | 6+6 | 125 | 40 | 55 | 15 | 32.0 | 0.8 | |
| TSM 125FD-14-40N-ZN11 | 14.0 | 6+6 | 125 | 40 | 55 | 15 | 34.5 | 0.9 | |
| 125FD-17-40N-ZN11 | 17.0 | 6+6 | 125 | 40 | 55 | 18 | 34.5 | 1.1 | |
| 125FD-20-40N-ZN11 | 20.0 | 6+6 | 125 | 40 | 55 | 20 | 34.5 | 1.3 | |
Запчасти
| Винт | Кл | юч |
| Обозначение | | | |
| TSM...FD...-ZN08 | TS 30085I/HG | TD 9 | - |
| TSM...FD...-ZN11 | TS 40120I/HG | - | T-T15 |
