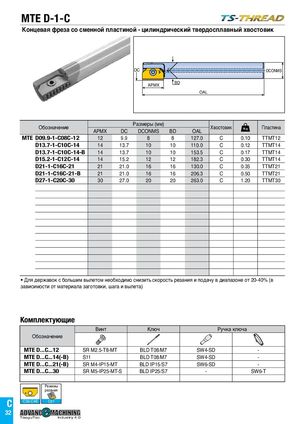

MTE D-1-C
Концевая фреза со сменной пластиной - цилиндрический твердосплавный хвостовик
DC DCONMS APMX BD OAL
| Обозначение | APMX | DC | Размеры(мм DCONMS | ) BD | OAL | Хвостовик | Пластина | |
| MTE D09.9-1-C08C-12 | 12 | 9.9 | 8 | 8 | 127.0 | C | 0.10 | TTMT12 |
| D13.7-1-C10C-14 | 14 | 13.7 | 10 | 10 | 110.0 | C | 0.12 | TTMT14 |
| D13.7-1-C10C-14-B | 14 | 13.7 | 10 | 10 | 153.5 | C | 0.17 | TTMT14 |
| D15.2-1-C12C-14 | 14 | 15.2 | 12 | 12 | 182.3 | C | 0.30 | TTMT14 |
| D21-1-C16C-21 | 21 | 21.0 | 16 | 16 | 130.0 | C | 0.35 | TTMT21 |
| D21-1-C16C-21-B | 21 | 21.0 | 16 | 16 | 206.3 | C | 0.50 | TTMT21 |
| D27-1-C20C-30 | 30 | 27.0 | 20 | 20 | 263.0 | C | 1.20 | TTMT30 |
- Для державок с большим вылетом необходимо снизить скорость резания и подачу в диапазоне от 20-40% (в
зависимости от материала заготовки, шага и вылета)
Комплектующие
| Винт | Ключ | Ручка к | люча | |
| Обозначение | ||||
| MTE D...C...12 | SR M2.5-T8-MT | BLD T08/M7 | SW4-SD | - |
| MTE D...C...14(-B) | S11 | BLD T08/M7 | SW4-SD | - |
| MTE D...C...21(-B) | SR M4-IP15-MT | BLD IP15/S7 | SW6-SD | - |
| MTE D...C...30 | SR M5-IP25-MT-S | BLD IP25/S7 | - | SW6-T |
