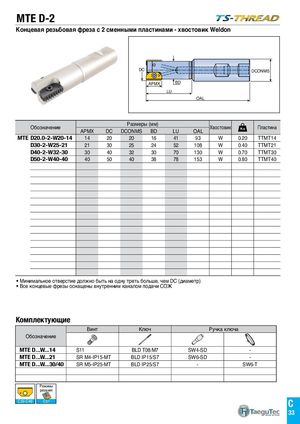

MTE D-2
Концевая резьбовая фреза с 2 сменными пластинами - хвостовик Weldon
DC DCONMS APMX BD LU OAL
| Обозначение | APMX | DC | Размеры DCONMS | (мм) BD | LU | OAL | Хвостовик | Пластина | |
| MTE D20.0-2-W20-14 | 14 | 20 | 20 | 16 | 41 | 93 | W | 0.20 | TTMT14 |
| D30-2-W25-21 | 21 | 30 | 25 | 24 | 52 | 108 | W | 0.40 | TTMT21 |
| D40-2-W32-30 | 30 | 40 | 32 | 30 | 70 | 130 | W | 0.70 | TTMT30 |
| D50-2-W40-40 | 40 | 50 | 40 | 38 | 78 | 153 | W | 0.80 | TTMT40 |
- Минимальное отверстие должно быть на одну треть больше, чем DC (диаметр)
- Все концевые фрезы оснащены внутренним каналом подачи СОЖ
Комплектующие
| Винт | Ключ | Ручка ключа | |
| Обозначение |
| MTE D...W...14 | S11 | BLD T08/M7 | SW4-SD | - | ||
| MTE D...W...21 | SR M4-IP15-MT | BLD IP15/S7 | SW6-SD | - | ||
| MTE D...W...30/40 | SR M5-IP25-MT | BLD IP25/S7 | - | SW6-T |
