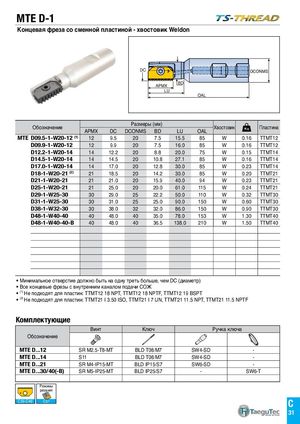

MTE D-1
Концевая фреза со сменной пластиной - хвостовик Weldon
DC APMX LU
DCONMS BD OAL
| Размер | ы(мм) | ||||||||
| означение | востовик | ластина | |||||||
| APMX | DC | DCONMS | BD | LU | OAL | ||||
| MTE D09.5-1-W20-12(1) | 12 | 9.5 | 20 | 7.5 | 15.5 | 85 | W | 0.16 | TTMT12 |
| D09.9-1-W20-12 | 12 | 9.9 | 20 | 7.5 | 16.0 | 85 | W | 0.16 | TTMT12 |
| D12.2-1-W20-14 | 14 | 12.2 | 20 | 8.8 | 20.0 | 75 | W | 0.15 | TTMT14 |
| D14.5-1-W20-14 | 14 | 14.5 | 20 | 10.8 | 27.1 | 85 | W | 0.16 | TTMT14 |
| D17.0-1-W20-14 | 14 | 17.0 | 20 | 12.8 | 30.0 | 85 | W | 0.23 | TTMT14 |
| D18-1-W20-21(2) | 21 | 18.5 | 20 | 14.2 | 30.0 | 85 | W | 0.20 | TTMT21 |
| D21-1-W20-21 | 21 | 21.0 | 20 | 15.9 | 40.0 | 94 | W | 0.23 | TTMT21 |
| D25-1-W20-21 | 21 | 25.0 | 20 | 20.0 | 61.0 | 115 | W | 0.24 | TTMT21 |
| D29-1-W25-30 | 30 | 29.0 | 25 | 22.2 | 50.0 | 110 | W | 0.32 | TTMT30 |
| D31-1-W25-30 | 30 | 31.0 | 25 | 25.0 | 90.0 | 150 | W | 0.60 | TTMT30 |
| D38-1-W32-30 | 30 | 38.0 | 32 | 32.0 | 86.0 | 150 | W | 0.90 | TTMT30 |
| D48-1-W40-40 | 40 | 48.0 | 40 | 35.0 | 78.0 | 153 | W | 1.30 | TTMT40 |
| D48-1-W40-40-B | 40 | 48.0 | 40 | 36.5 | 138.0 | 210 | W | 1.50 | TTMT40 |
- Минимальное отверстие должно быть на одну треть больше, чем DC (диаметр)
- Все концевые фрезы с внутренним каналом подачи СОЖ
- (1) Не подходят для пластин: TTMT12 18 NPT, TTMT12 18 NPTF, TTMT12 19 BSPT
- (2) Не подходят для пластин: TTMT21 I 3.50 ISO, TTMT21 I 7 UN, TTMT21 11.5 NPT, TTMT21 11.5 NPTF
Комплектующие
| Винт | Ключ | Ручка | ключа | |
| Обозначение | ||||
| MTE D...12 | SR M2.5-T8-MT | BLD T08/M7 | SW4-SD | - |
| MTE D...14 | S11 | BLD T08/M7 | SW4-SD | - |
| MTE D...21 | SR M4-IP15-MT | BLD IP15/S7 | SW6-SD | - |
| MTE D...30/40(-B) | SR M5-IP25-MT | BLD IP25/S7 | - | SW6-T |
