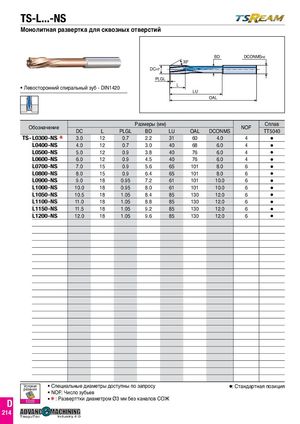

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 281

TS-L...-NS
Монолитная развертка для сквозных отверстий

BD DCONMSh6
30°
DCH7
PLGL
L
• Левосторонний спиральный зуб - DIN1420
LU
OAL


Размеры (мм) Сплав
Обозначение NOF
DC L PLGL BD LU OAL DCONMS TT5040
TS-L0300-NS ⁕ 3.0 12 0.7 2.2 31 60 4.0 4 
L0400-NS 4.0 12 0.7 3.0 40 68 6.0 4 
L0500-NS 5.0 12 0.9 3.8 40 76 6.0 4 
L0600-NS 6.0 12 0.9 4.5 40 76 6.0 4 
L0700-NS 7.0 15 0.9 5.6 65 101 8.0 6 
L0800-NS 8.0 15 0.9 6.4 65 101 8.0 6 
L0900-NS 9.0 18 0.95 7.2 61 101 10.0 6 
L1000-NS 10.0 18 0.95 8.0 61 101 10.0 6 
L1050-NS 10.5 18 1.05 8.4 85 130 12.0 6 
L1100-NS 11.0 18 1.05 8.8 85 130 12.0 6 
L1150-NS 11.5 18 1.05 9.2 85 130 12.0 6 
L1200-NS 12.0 18 1.05 9.6 85 130 12.0 6 


TaeguTec Industry 4.0
Условия • Специальные диаметры доступны по запросу : Стандартная позиция
резания
• NOF: Число зубьев
TaeguTec • ⁕ : Industry
Разверттки
4.0 диаметром Ø3 мм без каналов СОЖ
D D223
214 TaeguTec Industry 4.0
