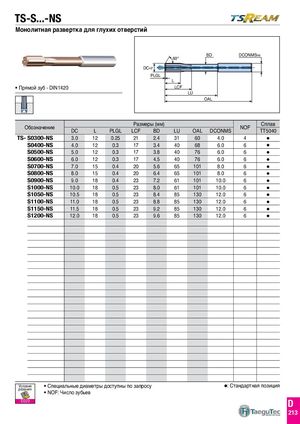

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 280

TS-S...-NS
Монолитная развертка для глухих отверстий

BD DCONMSh6
60°
DCH7
PLGL
L
• Прямой зуб - DIN1420 LCF
LU
OAL


Размеры (мм) Сплав
Обозначение NOF
DC L PLGL LCF BD LU OAL DCONMS TT5040
TS- S0300-NS 3.0 12 0.25 21 2.4 31 60 4.0 4 
S0400-NS 4.0 12 0.3 17 3.4 40 68 6.0 6 
S0500-NS 5.0 12 0.3 17 3.8 40 76 6.0 6 
S0600-NS 6.0 12 0.3 17 4.5 40 76 6.0 6 
S0700-NS 7.0 15 0.4 20 5.6 65 101 8.0 6 
S0800-NS 8.0 15 0.4 20 6.4 65 101 8.0 6 
S0900-NS 9.0 18 0.4 23 7.2 61 101 10.0 6 
S1000-NS 10.0 18 0.5 23 8.0 61 101 10.0 6 
S1050-NS 10.5 18 0.5 23 8.4 85 130 12.0 6 
S1100-NS 11.0 18 0.5 23 8.8 85 130 12.0 6 
S1150-NS 11.5 18 0.5 23 9.2 85 130 12.0 6 
S1200-NS 12.0 18 0.5 23 9.6 85 130 12.0 6 


Условия • Специальные диаметры доступны по запросу : Стандартная позиция
резания
• NOF: Число зубьев
D223
D
213
