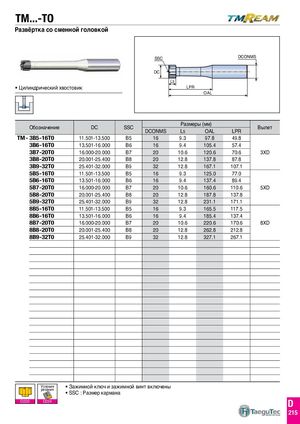

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 282
Навигация
Каталог TaeguTec токарные инструменты 2020 - 2021
TM...-TO
Развёртка со сменной головкой
SSC DCONMS DC L5
- Цилиндрический хвостовик LPR
OAL
| Обозначение | DC | SSC | Разме | ры(мм) | Вылет | ||
| DCONMS | L5 | OAL | LPR | ||||
| TM- 3B5-16T0 | 11.501-13.500 | B5 | 16 | 9.3 | 97.8 | 49.8 | |
| 3B6-16T0 | 13.501-16.000 | B6 | 16 | 9.4 | 105.4 | 57.4 | |
| 3B7-20T0 | 16.000-20.000 | B7 | 20 | 10.6 | 120.6 | 70.6 | 3XD |
| 3B8-20T0 | 20.001-25.400 | B8 | 20 | 12.8 | 137.8 | 87.8 | |
| 3B9-32T0 | 25.401-32.000 | B9 | 32 | 12.8 | 167.1 | 107.1 | |
| 5B5-16T0 | 11.501-13.500 | B5 | 16 | 9.3 | 125.0 | 77.0 | |
| 5B6-16T0 | 13.501-16.000 | B6 | 16 | 9.4 | 137.4 | 89.4 | |
| 5B7-20T0 | 16.000-20.000 | B7 | 20 | 10.6 | 160.6 | 110.6 | 5XD |
| 5B8-20T0 | 20.001-25.400 | B8 | 20 | 12.8 | 187.8 | 137.8 | |
| 5B9-32T0 | 25.401-32.000 | B9 | 32 | 12.8 | 231.1 | 171.1 | |
| 8B5-16T0 | 11.501-13.500 | B5 | 16 | 9.3 | 165.5 | 117.5 | |
| 8B6-16T0 | 13.501-16.000 | B6 | 16 | 9.4 | 185.4 | 137.4 | |
| 8B7-20T0 | 16.000-20.000 | B7 | 20 | 10.6 | 220.6 | 170.6 | 8XD |
| 8B8-20T0 | 20.001-25.400 | B8 | 20 | 12.8 | 262.8 | 212.8 | |
| 8B9-32T0 | 25.401-32.000 | B9 | 32 | 12.8 | 327.1 | 267.1 |
Условия Зажимной ключ и зажимной винт включены резания SSC : Размер кармана
