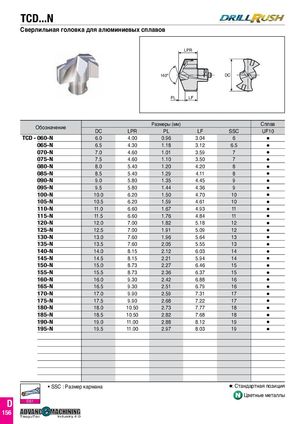

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 223

TCD...N
Сверлильная головка для алюминиевых сплавов

LPR


140º DC


PL LF


Размеры (мм) Сплав
Обозначение
DC LPR PL LF SSC UF10
TCD - 060-N 6.0 4.00 0.96 3.04 6 
065-N 6.5 4.30 1.18 3.12 6.5 
070-N 7.0 4.60 1.01 3.59 7 
075-N 7.5 4.60 1.10 3.50 7 
080-N 8.0 5.40 1.20 4.20 8 
085-N 8.5 5.40 1.29 4.11 8 
090-N 9.0 5.80 1.35 4.45 9 
095-N 9.5 5.80 1.44 4.36 9 
100-N 10.0 6.20 1.50 4.70 10 
105-N 10.5 6.20 1.59 4.61 10 
110-N 11.0 6.60 1.67 4.93 11 
115-N 11.5 6.60 1.76 4.84 11 
120-N 12.0 7.00 1.82 5.18 12 
125-N 12.5 7.00 1.91 5.09 12 
130-N 13.0 7.60 1.96 5.64 13 
135-N 13.5 7.60 2.05 5.55 13 
140-N 14.0 8.15 2.12 6.03 14 
145-N 14.5 8.15 2.21 5.94 14 
150-N 15.0 8.73 2.27 6.46 15 
155-N 15.5 8.73 2.36 6.37 15 
160-N 16.0 9.30 2.42 6.88 16 
165-N 16.5 9.30 2.51 6.79 16 
170-N 17.0 9.90 2.59 7.31 17 
175-N 17.5 9.90 2.68 7.22 17 
180-N 18.0 10.50 2.73 7.77 18 
185-N 18.5 10.50 2.82 7.68 18 
190-N 19.0 11.00 2.88 8.12 19 
195-N 19.5 11.00 2.97 8.03 19 


TaeguTec Industry 4.0
• SSC : Размер кармана : Стандартная позиция
TaeguTec Industry 4.0
Цветные металлы
