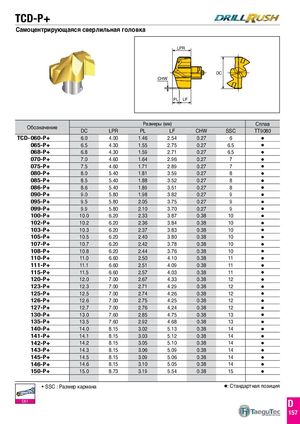

Каталог TaeguTec вращающиеся инструменты 2020 - 2021 - страница 224

TCD-P+
Самоцентрирующаяся сверлильная головка
LPR


DC
CHW

PL LF


Размеры (мм) Сплав
Обозначение
DC LPR PL LF CHW SSC TT9080
TCD- 060-P+ 6.0 4.00 1.46 2.54 0.27 6 
065-P+ 6.5 4.30 1.55 2.75 0.27 6.5 
068-P+ 6.8 4.30 1.59 2.71 0.27 6.5 
070-P+ 7.0 4.60 1.64 2.96 0.27 7 
075-P+ 7.5 4.60 1.71 2.89 0.27 7 
080-P+ 8.0 5.40 1.81 3.59 0.27 8 
085-P+ 8.5 5.40 1.88 3.52 0.27 8 
086-P+ 8.6 5.40 1.89 3.51 0.27 8 
090-P+ 9.0 5.80 1.98 3.82 0.27 9 
095-P+ 9.5 5.80 2.05 3.75 0.27 9 
099-P+ 9.9 5.80 2.10 3.70 0.27 9 
100-P+ 10.0 6.20 2.33 3.87 0.38 10 
102-P+ 10.2 6.20 2.36 3.84 0.38 10 
103-P+ 10.3 6.20 2.37 3.83 0.38 10 
105-P+ 10.5 6.20 2.40 3.80 0.38 10 
107-P+ 10.7 6.20 2.42 3.78 0.38 10 
108-P+ 10.8 6.20 2.44 3.76 0.38 10 
110-P+ 11.0 6.60 2.50 4.10 0.38 11 
111-P+ 11.1 6.60 2.51 4.09 0.38 11 
115-P+ 11.5 6.60 2.57 4.03 0.38 11 
120-P+ 12.0 7.00 2.67 4.33 0.38 12 
123-P+ 12.3 7.00 2.71 4.29 0.38 12 
125-P+ 12.5 7.00 2.74 4.26 0.38 12 
126-P+ 12.6 7.00 2.75 4.25 0.38 12 
127-P+ 12.7 7.00 2.76 4.24 0.38 12 
130-P+ 13.0 7.60 2.85 4.75 0.38 13 
135-P+ 13.5 7.60 2.92 4.68 0.38 13 
140-P+ 14.0 8.15 3.02 5.13 0.38 14 
141-P+ 14.1 8.15 3.03 5.12 0.38 14 
142-P+ 14.2 8.15 3.05 5.10 0.38 14 
143-P+ 14.3 8.15 3.06 5.09 0.38 14 
145-P+ 14.5 8.15 3.09 5.06 0.38 14 
146-P+ 14.6 8.15 3.10 5.05 0.38 14 
150-P+ 15.0 8.73 3.19 5.54 0.38 15 
• SSC : Размер кармана : Стандартная позиция
D51
D
157
